(06-04-2026, 09:30 PM)bernyb12000 a écrit : c est la que je ne comprends pas  sur le plan le RX va bien au gpio 27 et la TX au 26

Au risque de me répéter, il faut que le RX du JSY soit relié au TX de l'ESP (ie GPIO 27) et que le TX du JSY soit relié au RX de l'ESP (ie GPIO 26).
On relie toujours le TX de l'un avec le RX de l'autre et inversement.
Pour que cela fonctionne, le câblage doit être exactement comme celui du schéma d'André

(06-04-2026, 09:34 PM)Mike a écrit :

(06-04-2026, 09:30 PM)bernyb12000 a écrit : c est la que je ne comprends pas  sur le plan le RX va bien au gpio 27 et la TX au 26

Au risque de me répéter, il faut que le RX du JSY soit relié au TX de l'ESP (ie GPIO 27) et que le TX du JSY soit relié au RX de l'ESP (ie GPIO 26).
On relie toujours le TX de l'un avec le RX de l'autre et inversement.
Pour que cela fonctionne, le câblage doit être exactement comme celui du schéma d'André

Pour l’instant, avec 192.168.1.254, l’heure semble fonctionner correctement. Merci !
J’inverserai les connexions TX et RX demain et je vous tiendrai informé.

Merci encore pour tous vos conseils.

La même chose qui a était dîtes avec des couleurs sur un schéma



(06-04-2026, 10:01 PM)michy a écrit : La même chose qui a était dîtes avec des couleurs sur un schéma

Bonjour Michy,

OK, j’ai câblé comme sur la photo.

Sur le JSY il dois y avoir une led allumé ?, hors ce n'est pas le cas ,j'ai bien du 220v derriere la carte et phase et neutre bien branché, module HS? je vais en commander un autre pour voir.

Bonjour,

Pensant que mon JSY-MT-194T était défectueux, j’en ai acheté un autre, mais le problème reste identique.

La LED orange sur mon routeur maître clignote lentement, tandis que la LED orange sur mon routeur esclave clignote plus rapidement.

À noter que, dans la configuration, si je règle sur UXIx2, il n’y a aucune LED sur le maitre, alors qu’en mode UXI seul, la LED orange se met à clignoter.

J’utilise uniquement la partie mesure de mon JSY (je n’ai pas de câble de chauffe-eau passant dans le tore, d’où peut-être le terme UXI ?).

J’ai vérifié à nouveau le câblage des deux boîtiers et tout semble correct.

Pouvez-vous m’aider s’il vous plaît ?

A savoir que si je force le triac en "on" celui ci s'ouvre bien et les leds orange et verte clignotent sur l'esclave

Bonjour,
Tout d'abord UxI et UxIx2 sont deux modes de mesures de la puissance différente.
Dans votre cas vu que vous avez un JSY il vous faut absolument sélectionner UxIx2 comme source de mesure.
Une fois cela effectué, est ce que vous avez une mesure de puissance visible dans le routeur ? Si tel n'est pas le cas il faut résoudre ce problème de mesure en premier lieu et si besoin on verra pour les LEDs ensuite.
Comme déjà mentionné, une erreur classique avec le JSY est de ne pas croiser le RX et le TX.

(18-04-2026, 12:47 PM)Mike a écrit : Bonjour,
Tout d'abord UxI et UxIx2 sont deux modes de mesures de la puissance différente.
Dans votre cas vu que vous avez un JSY il vous faut absolument sélectionner UxIx2 comme source de mesure.
Une fois cela effectué, est ce que vous avez une mesure de puissance visible dans le routeur ? Si tel n'est pas le cas il faut résoudre ce problème de mesure en premier lieu et si besoin on verra pour les LEDs ensuite.
Comme déjà mentionné, une erreur classique avec le JSY est de ne pas croiser le RX et le TX.

Bonjour, et merci

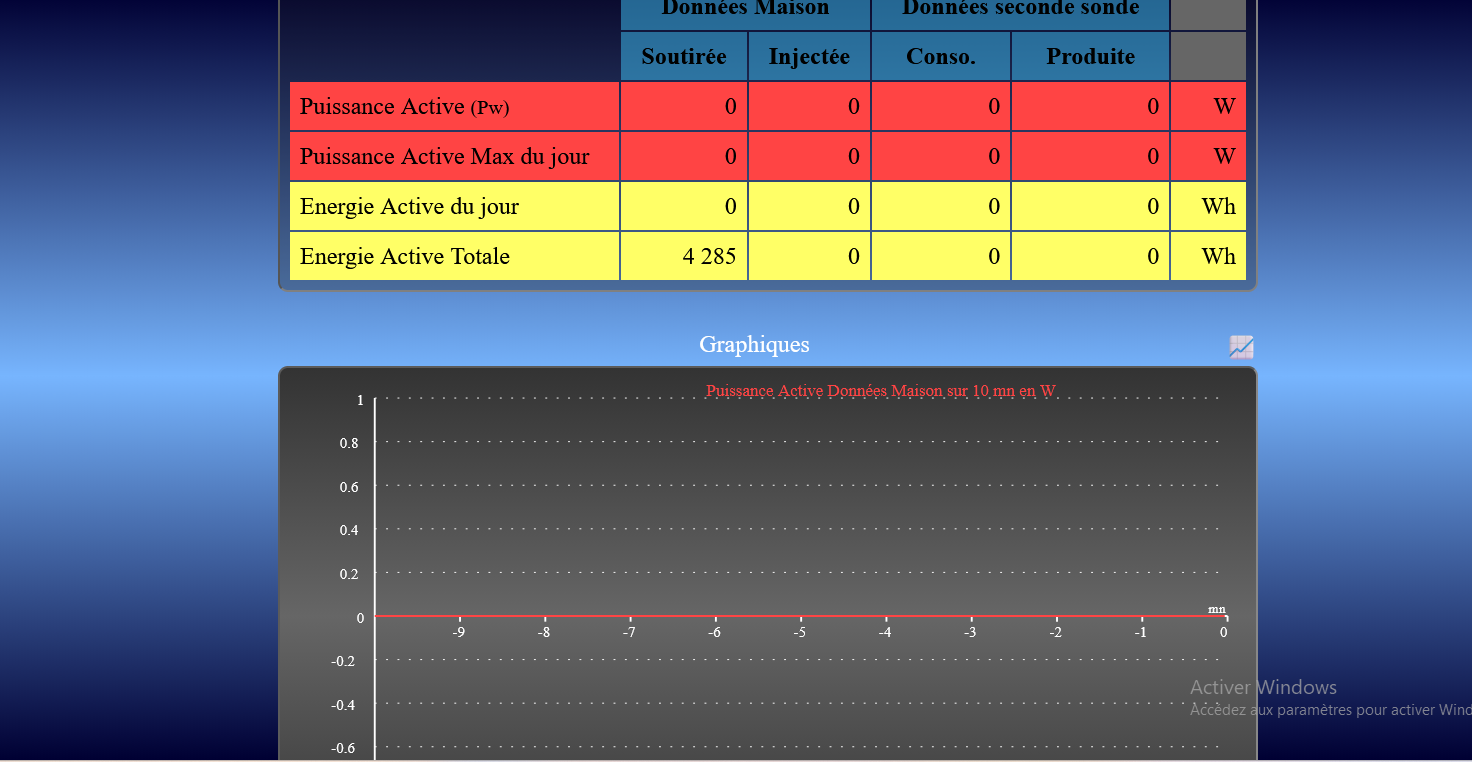

ok j ai basculé en UxIx2 (voici la copie d'écran)

VCC est bien sur le 3.3 v de l esp
RX du JSY sur le gpio 27
Tx du jsy sur le gpio 26
libre
GNG sur GND

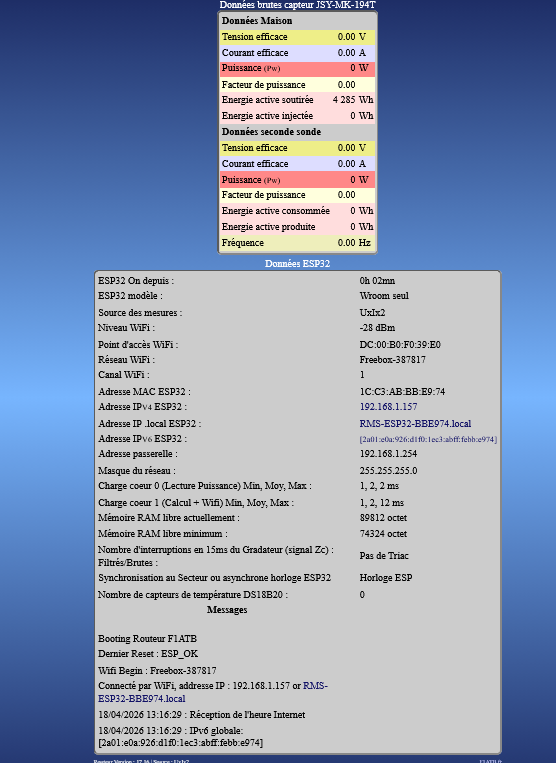

tout les tableaux sont vides





merci

Pouvez vous partager une photo du montage ?
Certain ESP ont une erreur de sérigraphie concernant le GND : https://f1atb.fr/wp-content/uploads/2024...184223.png
Vérifier ce point également.

(18-04-2026, 01:26 PM)Mike a écrit : Pouvez vous partager une photo du montage ?
Certain ESP ont une erreur de sérigraphie concernant le GND : https://f1atb.fr/wp-content/uploads/2024...184223.png
Vérifier ce point également.

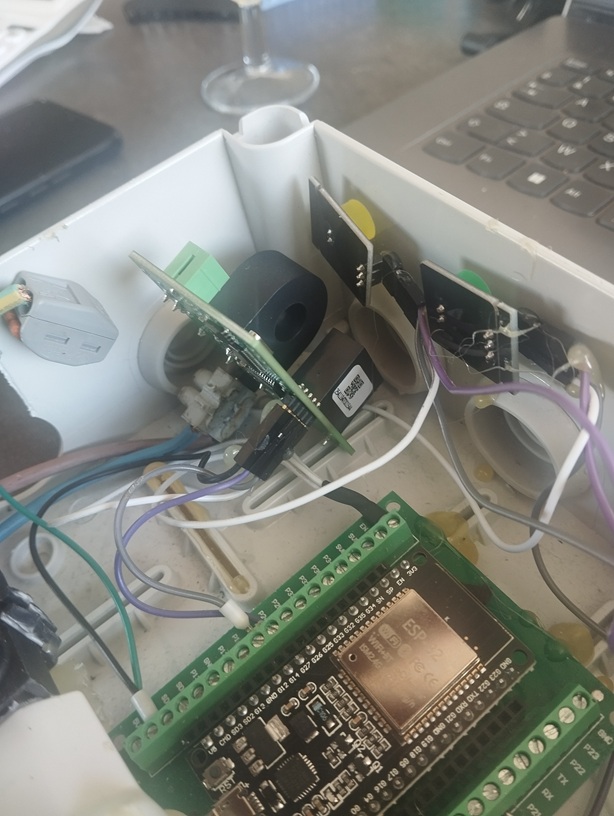

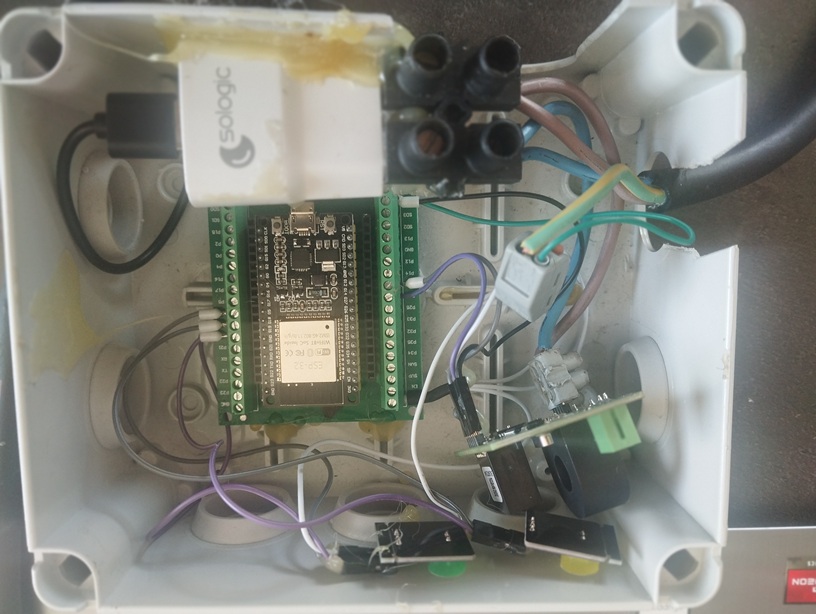

voici , j ai démonté le routeur pour la prise de photo ,il y a bien évidemment le capteur de courant branché ,j ai donc changé aussi le GND de place ,mis sous le gpio
12, par contre je n'ai plus acces à l'adresse 192.168.1.157 et si je me remet sur l ancien GND je retrouve l acces

---

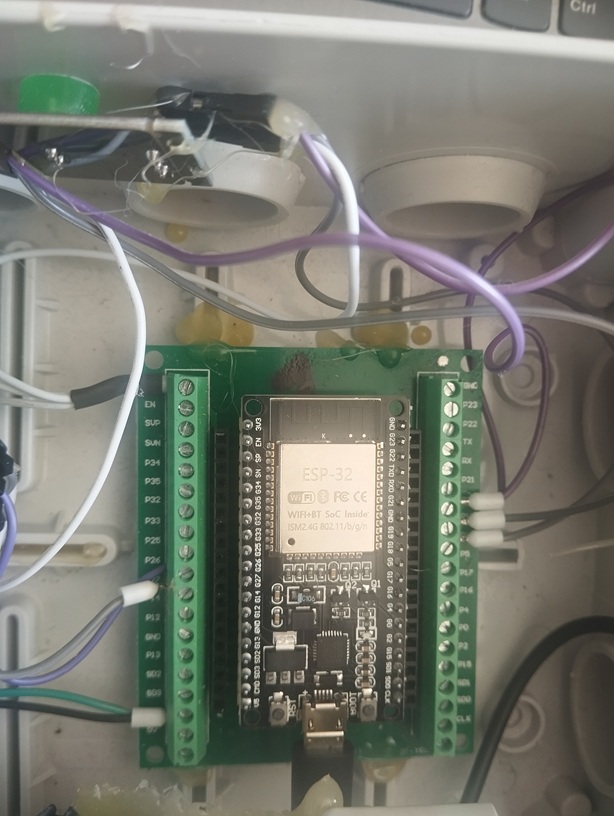

bizzarrement si je change le GNG de place soit en dessous du GPIO12 ou au dessus du 23 je n'ai plus acces au routeur cela ne marche que connecté comme sur la photo,est ce une piste? merci

---

Bonjour,
  la borne entre le 5V et SD3 n'est clairement pas GND mais CMD

  il faut commencer par remettre sur un vrai GND (entre 12 et 13 ou  la dernière borne après P23)

  si l'ESP ne démarre pas comme ça, c'est qu'il y a un autre problème

  Le fil noir vas sur le GND du module JSY,
  Le fil vert va sur la terre de la maison ? => pas vraiment ce qui est prévu, ça on le déconnecte (masse de l'ESP et Terre maison sont deux chose distinct / le réseau terre maison fait une gigantesque antenne a parasites ...)


  pour commencer simple, on a juste besoin de la comm avec Wifi et avec JSY (les leds en 18 / 19 / masse et +3.3 peuvent être déconnecté)

  juste une alim USB et vers le JSY GND / +3.3 / TX / RX

 => faite voir une photo de la connexion sur le JSY recto / verso (la on ne vois que la tranche de la carte)


***************

Il semble que votre ESP est décalé par rapport au support [de 1 cran vers les LEDs] (~peut être un effet de perspective avec la photo~)
