Bonjour André, bonjour la communauté,

merci pour cet excellent travail et les nombreux partages et soutiens sur le forum

en lisant sur la toile il remonte que les modules triac de chez robotdyn ne sont pas vraiment réputés pour une bonne détection du ZC

serait-il possible d'intégrer, ou peut-être que c'est déjà le cas mais je n'ai pas vu passer l'info le module JSY-MK-194G qui est capable de faire la détection du Zc semble-t-il de meilleur qualité, couplé avec des SSR Random permettant de se passer de triac robotdyn et avoir une gestion fine du routage, peut-être sur plusieurs SSR Random simultanés ?

je n'ai aucune idée de la faisabilité, mais cela pourrait être une évolution possible ne représentant pas un surcoût majeur pour l'utilisateur et avec un possible gain de performance, sans complexifier la mise en œuvre.



JSY-MK-194G (modèle double pinces) :
https://fr.aliexpress.com/item/100500737...ry_from%3A

SSR Ramdom :
https://fr.aliexpress.com/item/100500780...ry_from%3A

salut
l'info a été déjà posté sur le forum..par moi même

https://f1atb.fr/forum_f1atb/thread-716.html

(11-01-2025, 08:11 PM)grostoto a écrit : salut
l'info a été  déjà posté sur le forum..par moi même

https://f1atb.fr/forum_f1atb/thread-716.html

Super!
Désolé pour le doublon

Quel intérêt alors que la solution avec ssr et multi sinus est plus simple, aussi efficace, et avec moins harmoniques ?

(14-01-2025, 01:01 PM)piamp a écrit : Quel intérêt alors que la solution avec ssr et multi sinus est plus simple, aussi efficace, et avec moins harmoniques ?

Si j'ai bien compris, avec détection du Zc le routage est plus fin, et avec se modèle a priori de meilleur qualité
après même en étant plus fin je ne sais pas l'effet sur la baisse de génération possible d'harmonique par rapport au robotdyn, cela dépasse mais connaissances
il s'agit surtout en comparaison du montage avec triac

(14-01-2025, 01:01 PM)piamp a écrit : Quel intérêt alors que la solution avec ssr et multi sinus est plus simple, aussi efficace, et avec moins harmoniques ?

Quand on a un onduleur de chez Huawei avec leur système de mesure DDSU666-H, on peut le faire fonctionner qu'en découpe sinus avec un triac.

En multi sinus, ou en train de sinus le système de mesure Huawei est tellement parasité, qu'il sort des valeurs totalement erroné.

J'avais fait les essais lors de la sortie de ces modes de fonctionnement, et j'étais revenu en arrière, dès que j'avais vu les courbes des relevés de mon module.

(14-01-2025, 04:00 PM)Guallaume a écrit : Quand on a un onduleur de chez Huawei avec leur système de mesure DDSU666-H, on peut le faire fonctionner qu'en découpe sinus avec un triac.
En multi sinus, ou en train de sinus le système de mesure Huawei est tellement parasité, qu'il sort des valeurs totalement erroné.

J'ai un onduleur Huawei (Onduleur Huawei 3KTL-L1 mono) et un compteur DDSU666-H.
Mon routeur marche avec un triac.
Je précise l’électricité est aux normes et récente.
En découpe de sinus fort grésillement de l'onduleur Huawei et divers dysfonctionnement dans la maison surement dû aux harmoniques.
En train de sinus je n'ai pas été convaincu par la réactivité générale mais je n'avais pas constaté de perturbations autres.
En multi sinus plus aucun problème et mon DDSU666-H n'est aucunement perturbé.
Mon routeur fonctionne en mode "multi sinus" depuis la version 9.

Citation :J'avais fait les essais lors de la sortie de ces modes de fonctionnement, et j'étais revenu en arrière, dès que j'avais vu les courbes des relevés de mon module.

Juste par curiosité comment accédez vous a vos "courbes des relevés de mon module"?
Moi j'accède au DDSU666-H via Home assistant et l’intégration Huawei et je n'ai rien remarqué d'anormal.
J'ai aussi un visuel en temps réel via fusion solar des données du DDSU666-H.

Decoupe sinus ca régule vraiment très bien au watt près : zero conso, zero injection.
Mais ca fait scintiller, vibrer tout ce qui se trouve sur le réseau electrique , possiblement chez les voisins aussi !!!
Les vieux appareils sans Electronique supportent mais vibrent ( resistance CE ou chauffage) les pareils électroniques vivent moins longtemps car rares ceux équipés d un filtre en entrée.
Le decor est planté à vous de choisir.
Sinon sur les pages de F1ATB André à mis à dispo un excellent simulateur d harmoniques en fonction du pourcentage d ouverture.

Si je resume la découpe de sinus ca marche très bien sur des appareils de petites puissances ( ampoules) mais un CE ce n est pas une petite puissance.

(15-01-2025, 08:40 PM)f4ame a écrit :

(14-01-2025, 04:00 PM)Guallaume a écrit : Quand on a un onduleur de chez Huawei avec leur système de mesure DDSU666-H, on peut le faire fonctionner qu'en découpe sinus avec un triac.
En multi sinus, ou en train de sinus le système de mesure Huawei est tellement parasité, qu'il sort des valeurs totalement erroné.

J'ai un onduleur Huawei (Onduleur Huawei 3KTL-L1 mono) et un compteur DDSU666-H.
Mon routeur marche avec un triac.
Je précise l’électricité est aux normes et récente.
En découpe de sinus fort grésillement de l'onduleur Huawei et divers dysfonctionnement dans la maison surement dû aux harmoniques.
En train de sinus je n'ai pas été convaincu par la réactivité générale mais je n'avais pas constaté de perturbations autres.
En multi sinus plus aucun problème et mon DDSU666-H n'est aucunement perturbé.
Mon routeur fonctionne en mode "multi sinus" depuis la version 9.

Citation :J'avais fait les essais lors de la sortie de ces modes de fonctionnement, et j'étais revenu en arrière, dès que j'avais vu les courbes des relevés de mon module.

Juste par curiosité comment accédez vous a vos "courbes des relevés de mon module"?
Moi j'accède au DDSU666-H via Home assistant et l’intégration Huawei et je n'ai rien remarqué d'anormal.
J'ai aussi un visuel en temps réel via fusion solar des données du DDSU666-H.

J'ai le même matériel que vous, du point de vue onduleur.

Je parle des courbes de l'application Fusion Solar, notamment de la courbe consommation total, qui vient des informations transmis par le DDSU666-H, qui était totalement incohérente, consommation de 0W, suivis d'une monté à plus de 5kW pendant une durée assez longue, puis de nouveau une descente à zéro.

Mais partons du commencement.

Lorsque les modes train de sinus et multi sinus sont arrivés, je me suis dit cool, je vais pouvoir faire fonctionner le routeur avec moins d'harmoniques.
Le lendemain du changement de mode, quand j'ai ouvert l'application de l'onduleur, je voyais une consommation énorme, pour le jour précédent, et la courbe n'était pas cohérente avec celle que j'ai habituellement, une courbe en cloche qui suis ma production solaire.
Je suis alors aller voir le relevé 1/2 heure par 1/2 heure de mon fournisseur d'électricité, là rien d'anormal à l'horizon, contrairement aux informations de l'application Fusion Solar, dès que ma production avait couvert mon talon, ma consommation du réseau était soit à zéro, soit de quelques watt résiduels.
J'ai commencé à regarder comment la courbe de l'application évoluait selon dans lequel des trois modes de fonctionnement était le triac.
Le seule qui me donnait des courbes identiques à celle que j'avais avant le montage de mon routeur, était la découpe sinus, les deux autres, c'était n'importe quoi, et surtout faux.

Ma maison est également récente, et comme je suis un électro, tout à été fait par moi même. Je me suis même amusé à installer un automate industriel pour gérer les volets roulants, le chauffage et l'éclairage.
Depuis je suis passé aux ampoules Philips Hue dans quasi toute la maison, le garage ayant des tubes LEDs.
Je n'ai remarqué aucun problème d'harmoniques nul part.
Le seul problème que j'ai rencontré étant le mauvais relevé quand le routeur est en multi sinus, ou en train de sinus.

Citation :J'ai le même matériel que vous, du point de vue onduleur.

Je parle des courbes de l'application Fusion Solar, notamment de la courbe consommation total, qui vient des informations transmis par le DDSU666-H, qui était totalement incohérente, consommation de 0W, suivis d'une monté à plus de 5kW pendant une durée assez longue, puis de nouveau une descente à zéro.

Mais partons du commencement.

Lorsque les modes train de sinus et multi sinus sont arrivés, je me suis dit cool, je vais pouvoir faire fonctionner le routeur avec moins d'harmoniques.
Le lendemain du changement de mode, quand j'ai ouvert l'application de l'onduleur, je voyais une consommation énorme, pour le jour précédent, et la courbe n'était pas cohérente avec celle que j'ai habituellement, une courbe en cloche qui suis ma production solaire.
Je suis alors aller voir le relevé 1/2 heure par 1/2 heure de mon fournisseur d'électricité, là rien d'anormal à l'horizon, contrairement aux informations de l'application Fusion Solar, dès que ma production avait couvert mon talon, ma consommation du réseau était soit à zéro, soit de quelques watt résiduels.
J'ai commencé à regarder comment la courbe de l'application évoluait selon dans lequel des trois modes de fonctionnement était le triac.
Le seule qui me donnait des courbes identiques à celle que j'avais avant le montage de mon routeur, était la découpe sinus, les deux autres, c'était n'importe quoi, et surtout faux.

Ma maison est également récente, et comme je suis un électro, tout à été fait par moi même. Je me suis même amusé à installer un automate industriel pour gérer les volets roulants, le chauffage et l'éclairage.
Depuis je suis passé aux ampoules Philips Hue dans quasi toute la maison, le garage ayant des tubes LEDs.
Je n'ai remarqué aucun problème d'harmoniques nul part.
Le seul problème que j'ai rencontré étant le mauvais relevé quand le routeur est en multi sinus, ou en train de sinus.

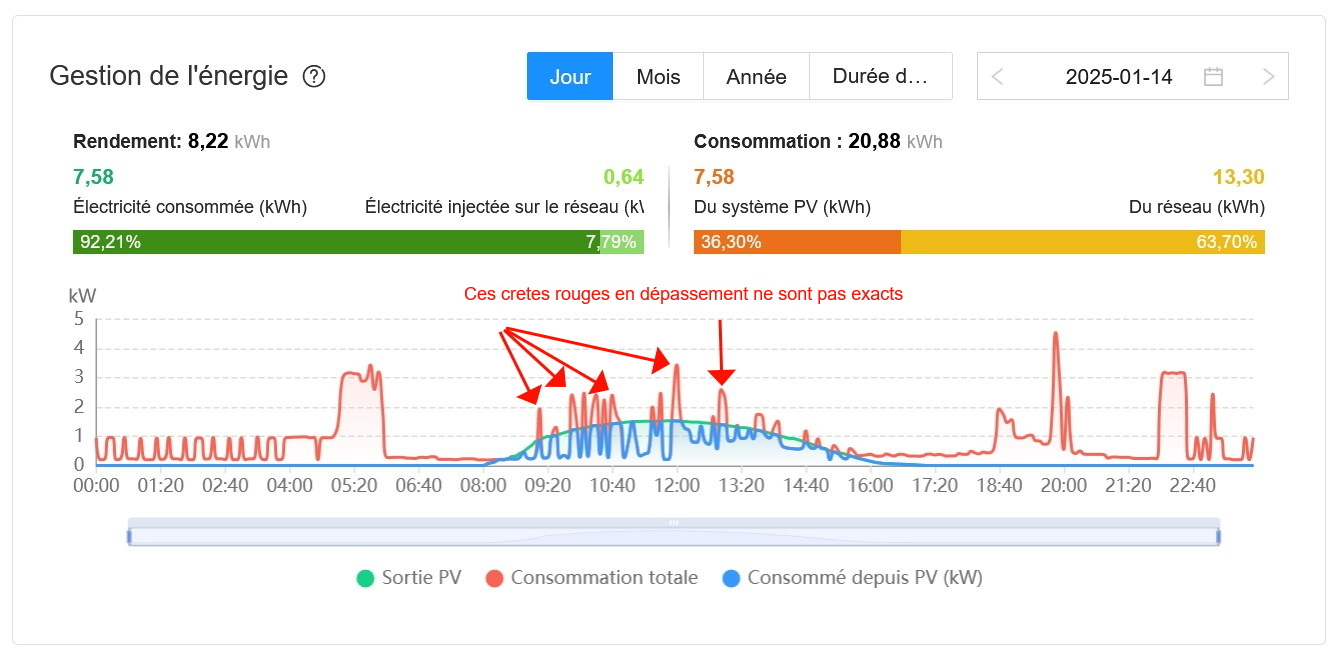

Ok je comprends mieux en faite les trois méthodes fonctionnent mais la courbe de consommation totale sous Fusion Solar est effectivement fausse suivant la méthode employée.
Le problème vient surement de la lenteur de suivi de Fusion Solar qui envoi les données environ toute les 5 minutes.
Ce problème est inexistant sous Home Assistant qui affiche les données plus rapidement.
Je pense que Fusion solar fait des moyennes de points pour ces courbes.

Nous pouvons d’ailleurs remarquer que les courbes de Fusion Solar sont fausses ou disons approximatives avec ou sans routeur.
Mon routeur démarre à 8h00 et coupe à 18H00 et pourtant les mesures pour la courbe de consommation totale continuent dans la soirée a ne pas correspondre avec celle de Home Assistant.
par exemple a 19H00 il manque une pointe que Home assistant a lui relevé. d'autre points dans la soirée sont approximatif sur les courbes de Fusion Solar comme la régulation de température qui oscille entre 0 et 1000W toute la nuit et qui n'est que brièvement relevé par Fusion Solar autant dans la nuit que le soir.

Je suis aussi d’accord pour dire que le multi sinus est moins réactif et précis que la découpe de sinus, mais il a l’énorme avantage de créer beaucoup moins d'harmonique.

La bonne nouvelle c'est que les calculs sous Fusion Solar sont quand à eux bon et correspondent bien avec ceux d'Home assistant, ,Enedis etc.... donc si seul le dessin est approximatif cela me va

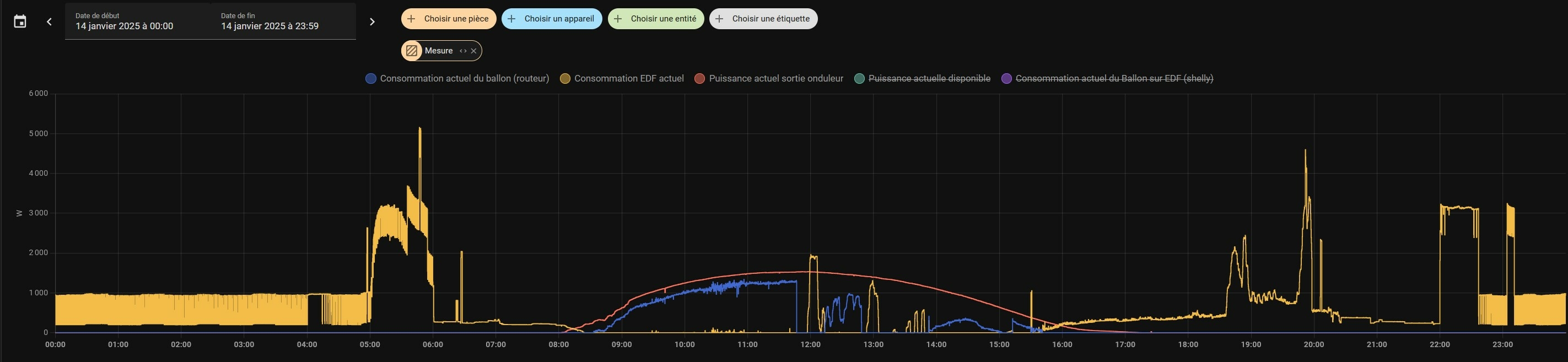

Home Assistant sur la même période.(la courbe bleu du routeur est un peu plus basse car mon routeur est calé a -40W c'est donc normal.)
