triac hs

[alexandeur]

bonjour

mon triac est foutu , je l ai changé par un bta40 , mais ca fonctionne pas , pas de signal zc ??

d ou pourait venir la panne , bien sur j ai verifier mon cablage

comment verifier des truc sur la carte avec multimetre ? y a t il une resistance fusible ou autre


merci

[Lolo69]

Non pas de fusible…
Tu as bien le gradateur RobotDyn ?
Si oui en prenant toutes les protections necessaires pour ne pas t electrocuter, il faut que 220 vac soit connecté à la platine.
Ensuite pour verifier ton signal Zc prend un multimètre et mesure la tension en Vdc entre la borne gnd et zc cote triac, puis du cote routeur.
En fonction de cette première mesure on verra
Profites en aussi pour mesurer sur le robotdyn la tension entre gnd et vcc au niveau des pinoches

Au préalable tu peux verifier les liaisons entre le robodyn et l esp ( vcc, gnd,zc,in) à l ohmetre cette fois ci toutes les tensions coupées. Essaies de te mettre directement sur la pin de l esp32 plutot qu un connecteur intermédiaire

[alexandeur]

oui gradateur robodyn ancienne generation 3 plot/broche
220 connecté zc-gnd =3.3v gachet-neutre ?(coté triac?)= 2.7 v ac
vcc-gnd=3.3v

ohmetre vcc-gnd=2k zc-gnd=12k in-vcc=1.2M zc-in=1.2M vcc-zc=10k vcc-in=1.2k

in c est le pulse ??

voila les mesure

pour connecter le triac j ai brabché direct sur les broches et la gachet sur la platine

[Lolo69]

Zc-gnd à 3,3vdc ce n est pas normal…
C est comme si ton zc etait en court circuit avec le vcc… soit des fils qui se touchent soit le phototransistor HS.
Comme Zc est normalement loin du Vcc c est plutot la deuxième hypothèse.
Pour verifier l’optocoupleur il faut deja le repérer sur le robodyn, je n ai pas de photo sous la main , mais ce circuit integré à 6pattes potentiellement marqué 4N35.
Quand tu l as reperé toutes les alimentations débranchées mesure en ohmetre entre les pin 4 et 5 ca devrait passer que dans un sens
Verifie que tu n as pas fait de « paté » en dessoudant / soudant le triac.

[attachment=3320]

[grostoto]

le neutre est toujours cablé sur la platine ?
car il est necessaire pour le Zc.

une photo de ton montage ?

[alexandeur]

le neutre est un bornier , jai un bornier a 3 plot , in -neutre -out, le zc est conecté par la non ?

rien a l ohmete sur l optocouleur , pas de signe vie , c est un opteur a 4 patte chez moi ? gtz pc817

ca vaut le coup de le changer si c est l opto , ou ca peut etre autre chose apres ? c est un opto classique qu on peut retrouver sur d autre carte , j ai des vieux pc , alim , decodeur tv

j ai des optocoupleur pour le lynky encore

[Lolo69]

Tu peux faire une photo de ton robotdyn pour voir le modele , je suis etonné de ta reponse.
Apres verif le gtz pc817 est bien un opto…
J attends de voir la photo gros plan recto/ verso de ton robotdyn

---

le neutre est toujours cablé sur la platine ?
car il est necessaire pour le Zc.

une photo de ton montage ?

Il a fait les mesure demandé avec le 220 de raccordé donc potentiellement le neutre est cablé mais effectivement en ayant remplacé le triac, tout n a peut etre pas été correctement connecté car il faut bien « refaire » le lien du neutre vers la platine,
Mais si j ai bien compris la panne date d avant le remplacement triac, donc elle vient d ailleurs. C est tombé en panne ou ca n a jamais fonctionné ?

[alexandeur]

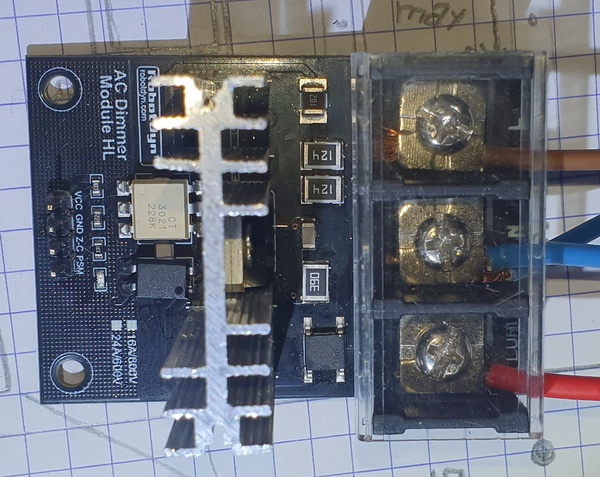

photo du dimmer , jai deja dessouder l opto pas sur que ca soit ca

la panne est arrivé apres le triac hs

https://ibb.co/0pQWcVdN

https://ibb.co/cc83hMKy

[Lolo69]

Pour l opto pour le verifier , à l ohmetre ou testeur diode ca doit passer de 4 ( fils rouge) vers 3 ; de 3 ( fils rouge) vers 4 tu dois avoir infini, de ton coté comme tu mesures 3.3 entre ZC et gnd cela voudrait dire que l'opto est toujours "ouvert" donc que ca passe pas 4 vers 3
sur l opto c est peut etre la partie led qui ne fonctionne pas en test diode ca doit passer de 1 vers 2 mais pas de 2 vers 1

sur ta photo on voit bien deux fils sur la borne du milieu , est un le neutre qui vient du DJ , et l autre doit etre le neutre qui va au CE , sur la borne à gauche le fil marron c est celui qui va au CE et de l autre coté à la cathode A1 du triac
sur la borne de droite la phase arrive en rouge et le bleu en face va à la cathode a2 du triac
( on voit pas l'arrivée au triac mais on peut supposer que la phase arrive bien sur A2 directement et que A1 apr sur le CE ( si A1 e A2 sont croisés cela ne fonctionne pas , mais le signal ZC serait présent de toute façon)

on vait pas les fils gnd, vcc Zc et pulse de brancher sur les 4 pinoches mais soit tu as un connecteur que tu as debranché , si c est le cas es tu sur des connections à ce niveau
il manque une photo du cablage des bornes du triac ( en regardant le triac coté cosses si tu mets la gachette ( petite cosse) en bas tu as A1 à gauche et A2 à droite)

pour clarifier
ton montage fonctionnait,
tu as eu une panne , mais le signal ZC toujours OK,
tu as remplacer le triac le signale ZC est aussi tomber en panne ?

[f4ame]

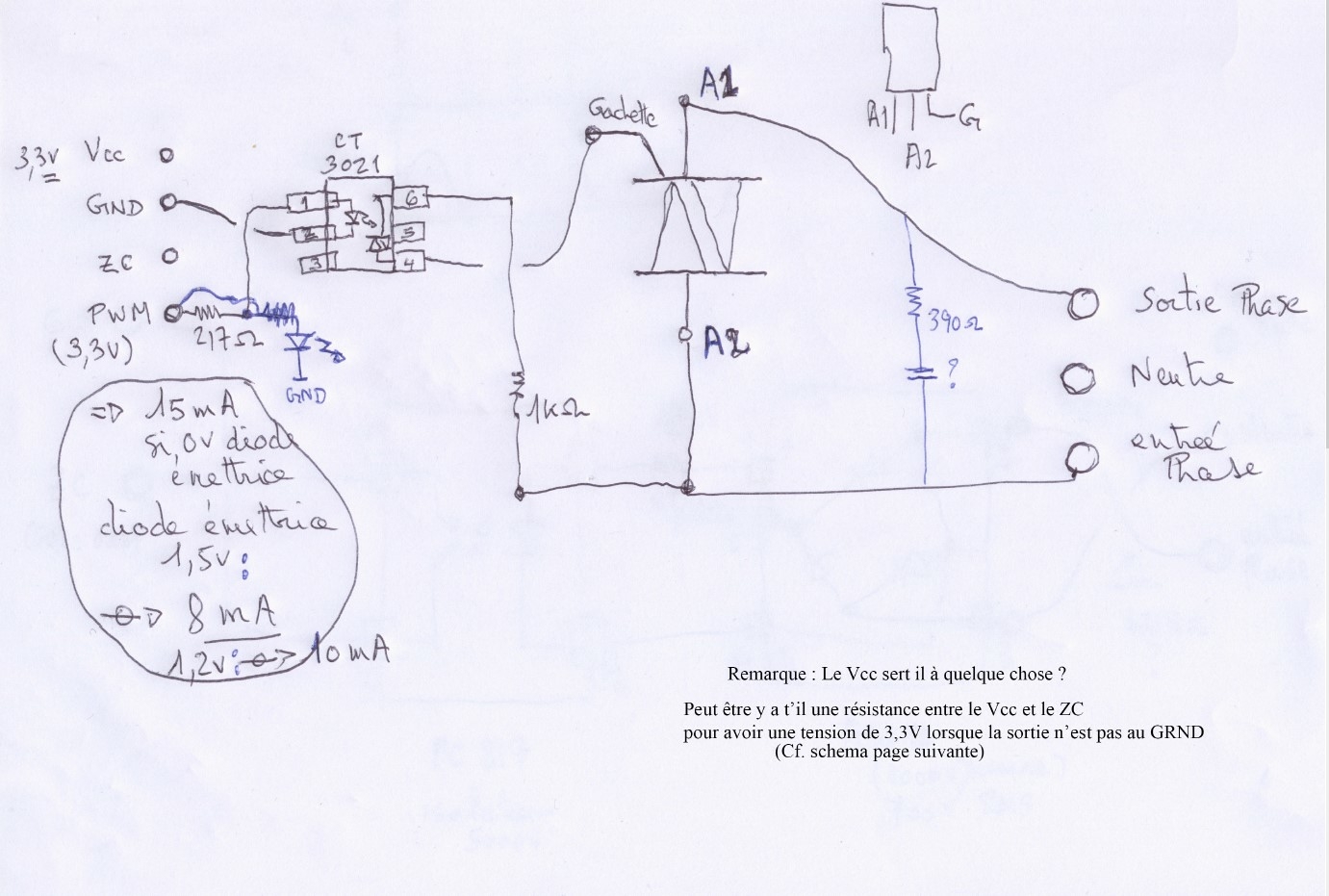

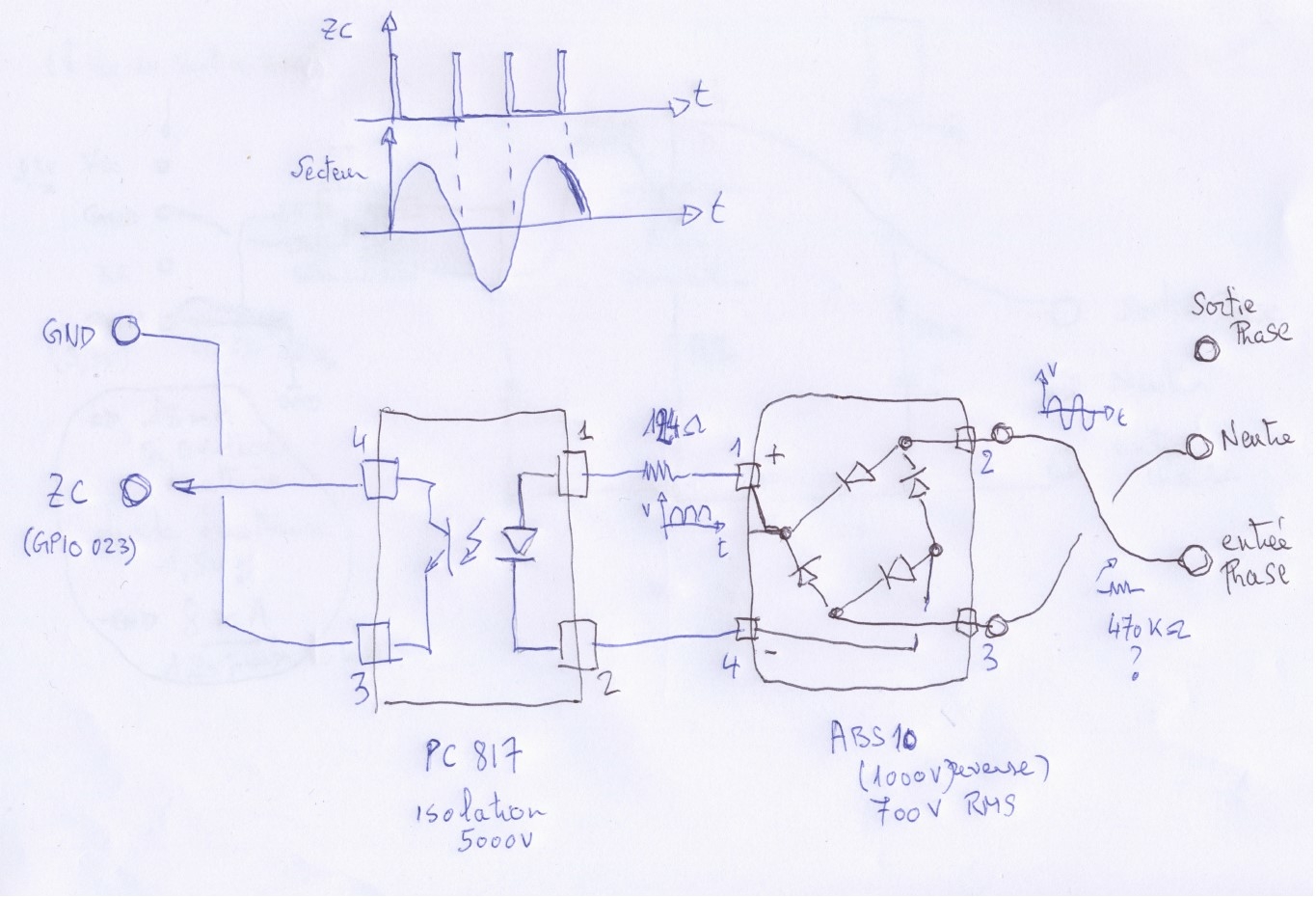

J'ai ce schéma que j'avais fait au début de mes recherches si cela peu aider
