Pince amperemetrique pour ballon

[mchlbgs]

Bonjour,

Je voudrais rajouter une pince pour le ballon électrique à mon installation existante. J'ai vu sur la première page que ce devait être maintenant possible avec le logiciel dans les dernières versions. Mais en naviguant sur la réalisation je ne vois pas de schéma électronique modifié. L'original existe toujours avec le transfo 6V et une seule pince pour la phase principale. Serait il possible d'avoir un schéma qui ajoute le cablage pour la pince dédiée au ballon ( en la connectant par exempleà un GPIO libre en input)?
J'ai bien une idée en m'inspirant de la première mais je ne suis pas du tout sûr de moi n'étant pas suffisamment compétent en électronique. Bravo pour toutes cette évolution!
Bien Cordialement
Michel

[F1ATB]

Ce n' est que pour le capteur UxIx2 ou Shelly 2sondes

[mchlbgs]

Ce n' est que pour le capteur UxIx2 ou Shelly 2sondes

ah mais j'ai UxI, mais théoriquement ce serait possible au niveau matériel de rajouter une sonde sur le circuit ?

[F1ATB]

Ce n' est que pour le capteur UxIx2 ou Shelly 2sondes

ah mais j'ai UxI, mais théoriquement ce serait possible au niveau matériel de rajouter une sonde sur le circuit ?

Pas avec un UxI

André

[mchlbgs]

Ce n' est que pour le capteur UxIx2 ou Shelly 2sondes

ah mais j'ai UxI, mais théoriquement ce serait possible au niveau matériel de rajouter une sonde sur le circuit ?

Pas avec un UxI

André

Désolé pour ma curiosité , mais si on rajoute une pince sur le circuit avec la bonne résistance ( comme pour la 1ere pince)  on n'aurait plus les 1.65v du pont diviseur ? Est ce que c'est la raison ? J'aimerais bien comprendre pourquoi c'est impossible ,si vous avez le temps et la gentillesse d'expliquer.

[michy]

[quote pid="20353" dateline="1771005390"]

Désolé pour ma curiosité , mais si on rajoute une pince sur le circuit avec la bonne résistance ( comme pour la 1ere pince)  on n'aurait plus les 1.65v du pont diviseur ? Est ce que c'est la raison ? J'aimerais bien comprendre pourquoi c'est impossible ,si vous avez le temps et la gentillesse d'expliquer.
[/quote]

Bonjour,
  en Uxi, la durée d'acquisition des valeurs analogiques doit tenir dans 200µs pour obtenir 100 points sur une sinusoïde complet,

   => telle que le code est actuellement, ce n'est pas possible d'ajouter la lecture d'une sonde de courant supplémentaire.

[mchlbgs]

[quote pid="20353" dateline="1771005390"]

Désolé pour ma curiosité , mais si on rajoute une pince sur le circuit avec la bonne résistance ( comme pour la 1ere pince)  on n'aurait plus les 1.65v du pont diviseur ? Est ce que c'est la raison ? J'aimerais bien comprendre pourquoi c'est impossible ,si vous avez le temps et la gentillesse d'expliquer.

Bonjour,
  en Uxi, la durée d'acquisition des valeurs analogiques doit tenir dans 200µs pour obtenir 100 points sur une sinusoïde complet,

   => telle que le code est actuellement, ce n'est pas possible d'ajouter la lecture d'une sonde de courant supplémentaire.
[/quote]


Bonjour,

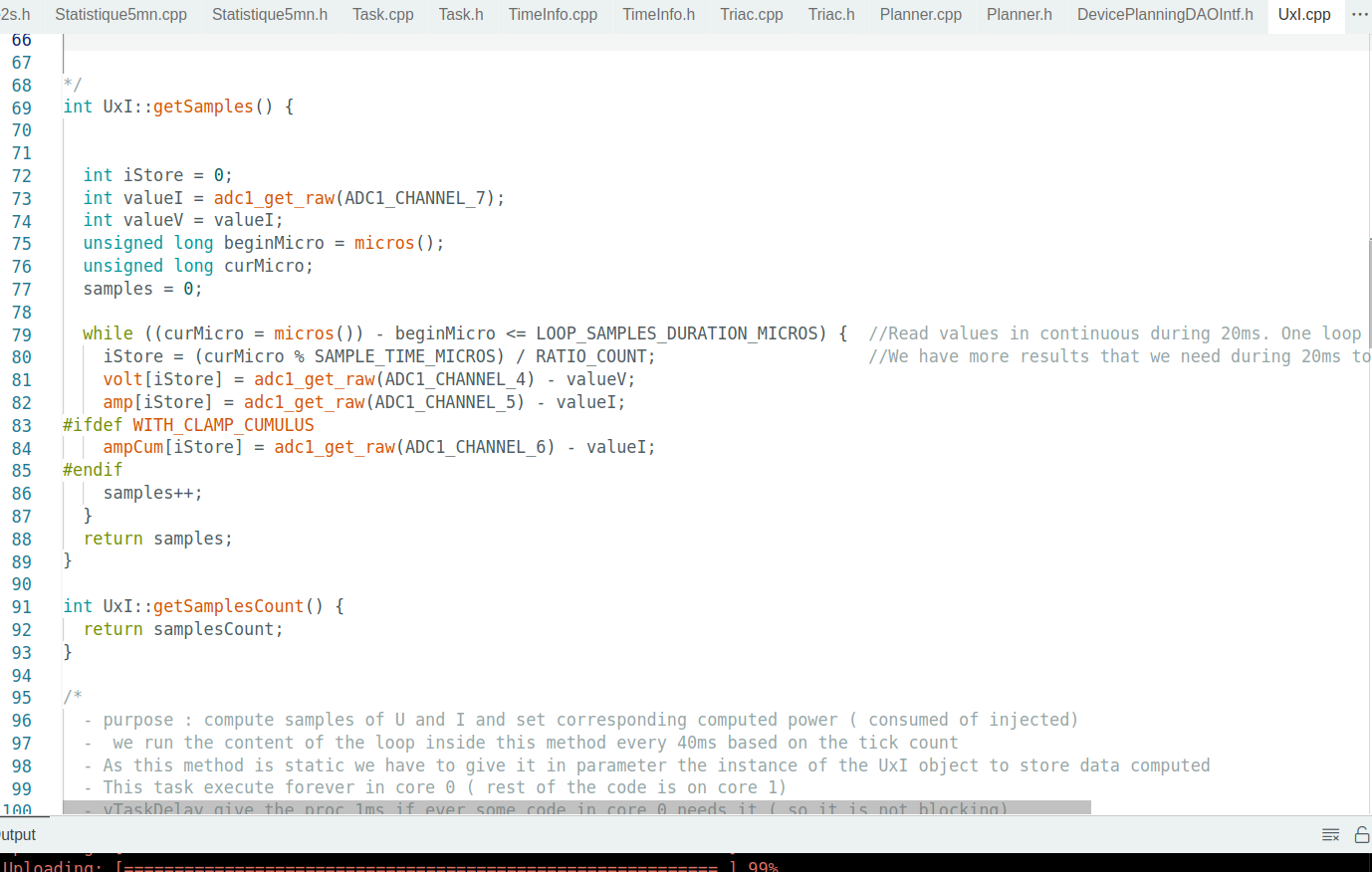

En réécrivant le code de la fonction d'acquisition j' obtiens le double d'échantillons de l'actuelle dans les 20ms ( entre 180 et 230 ) donc ça rend possible l'acquisition d'une 2e pince avec un autre GPIO.. Avec 3 appels de lecture ADC je constate de 120 à 150 samples acquis dans la boucle
Seulement en électronique je ne suis pas certain du schéma. C'est pour cela que je fais appel à vos conseils et vos compétences.
