PCB pour boitier Rail Din

[AtomeIon]

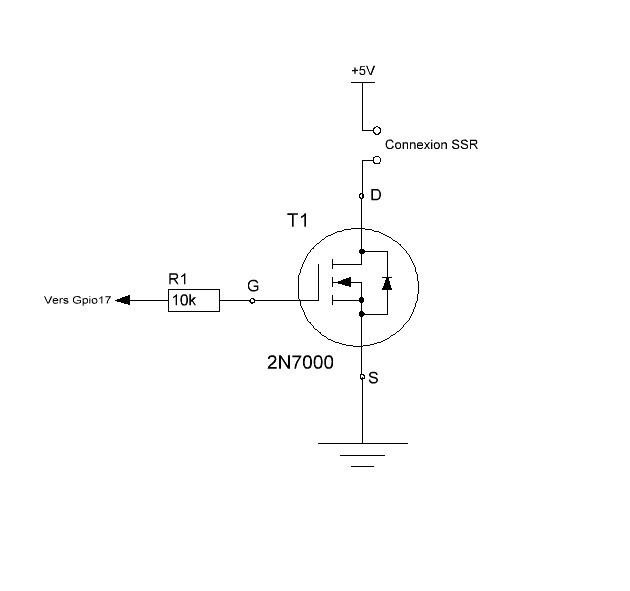

Un schéma du montage ?

Sans SSR câblé, le collecteur ou drain se retrouve en l'air lorsque le transistor est bloqué. Il est alors flottant et peut récupérer plus ou moins de bruit selon la longueur de piste, l'environnement et la capa parasite du transistor.
Mesurer une tension fluctuante dans ces conditions ne parait pas anormal. Tant que cette tension ne dépasse pas le maximum admissible de la doc sur drain-source et drain-gate (60V pour 2N7000), je pense qu'il n'y a pas de risque de casse.
S'il y a un doute, on peut effectivement mettre une pull up ou down selon le montage.

[rolrider]

Un schéma du montage ?

Sans SSR câblé, le collecteur ou drain se retrouve en l'air lorsque le transistor est bloqué. Il est alors flottant et peut récupérer plus ou moins de bruit selon la longueur de piste, l'environnement et la capa parasite du transistor.
Mesurer une tension fluctuante dans ces conditions ne parait pas anormal. Tant que cette tension ne dépasse pas le maximum admissible de la doc sur drain-source et drain-gate (60V pour 2N7000), je pense qu'il n'y a pas de risque de casse.
S'il y a un doute, on peut effectivement mettre une pull up ou down selon le montage.

Merci de ta réponse, c'est aussi ce que je pensais, le schéma correspond à ça.
