Bonjour,
  la borne entre le 5V et SD3 n'est clairement pas GND mais CMD

  il faut commencer par remettre sur un vrai GND (entre 12 et 13 ou  la dernière borne après P23)

  si l'ESP ne démarre pas comme ça, c'est qu'il y a un autre problème

  Le fil noir vas sur le GND du module JSY,
  Le fil vert va sur la terre de la maison ? => pas vraiment ce qui est prévu, ça on le déconnecte (masse de l'ESP et Terre maison sont deux chose distinct / le réseau terre maison fait une gigantesque antenne a parasites ...)


  pour commencer simple, on a juste besoin de la comm avec Wifi et avec JSY (les leds en 18 / 19 / masse et +3.3 peuvent être déconnecté)

  juste une alim USB et vers le JSY GND / +3.3 / TX / RX

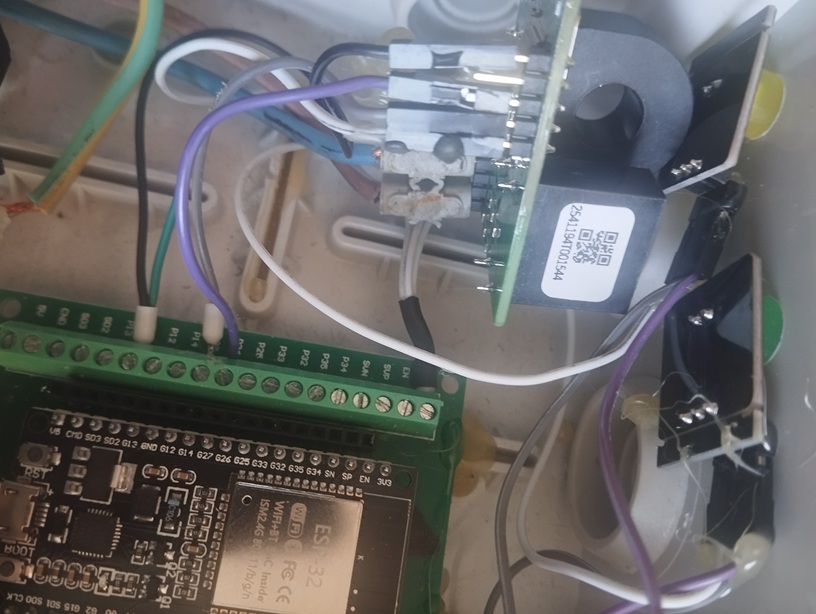

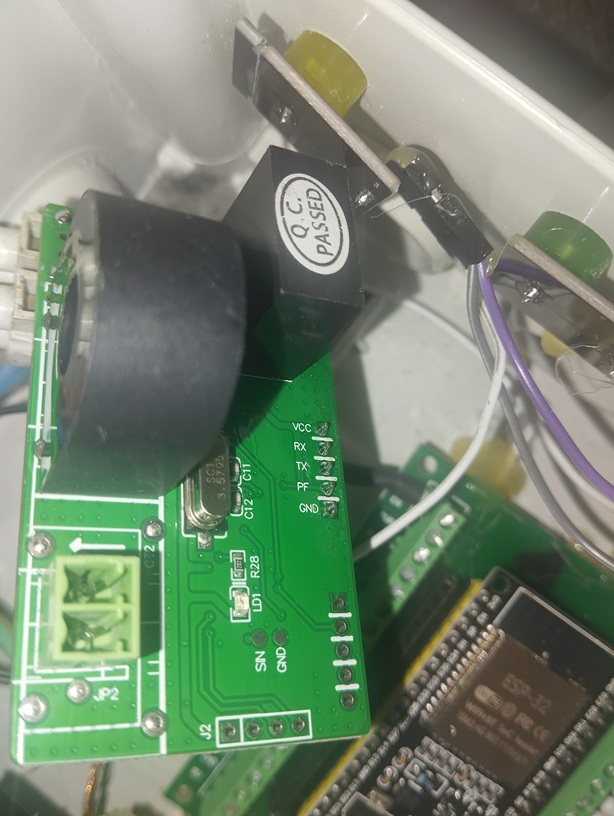

 => faite voir une photo de la connexion sur le JSY recto / verso (la on ne vois que la tranche de la carte)


***************

Il semble que votre ESP est décalé par rapport au support [de 1 cran vers les LEDs] (~peut être un effet de perspective avec la photo~)

Bonsoir,

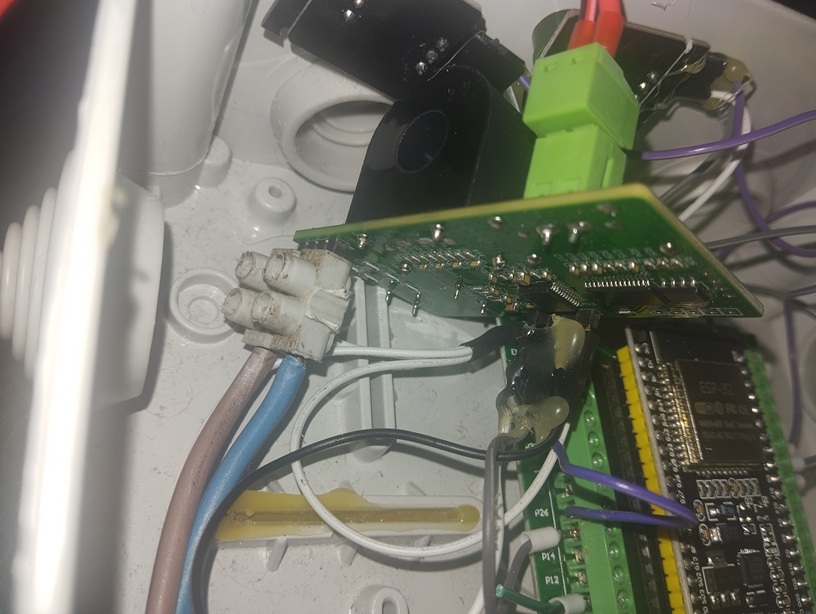

Voici les photos.

 J'ai retiré le fil vert de la terre maison et placé le GNG entre 12 et 13.(vous avez vu juste) J’ai  enlevé l’ESP32 de son support et constaté que les deux derniers pins étaient tordus ; je les ai redressés puis remis en place.
Je me suis reconnecté au serveur, et maintenant la LED du JSY clignote.

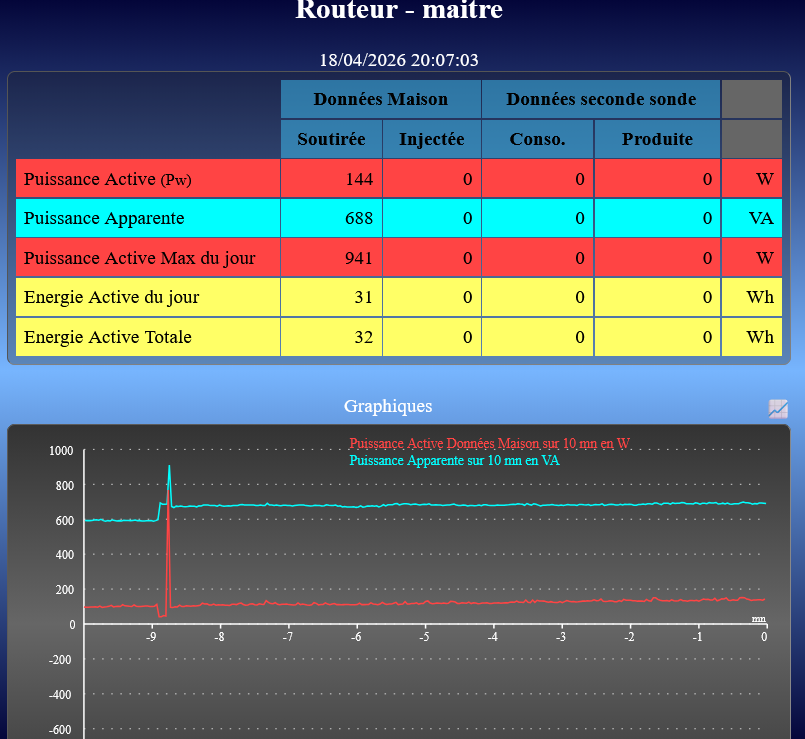

De plus le graphique à changé maintenant (photo ci-joint)
Cependant, il est tard (20h), donc je suppose que les LEDs ne devraient pas clignoter à ce moment-là ?

Merci pour votre aide

[michy]

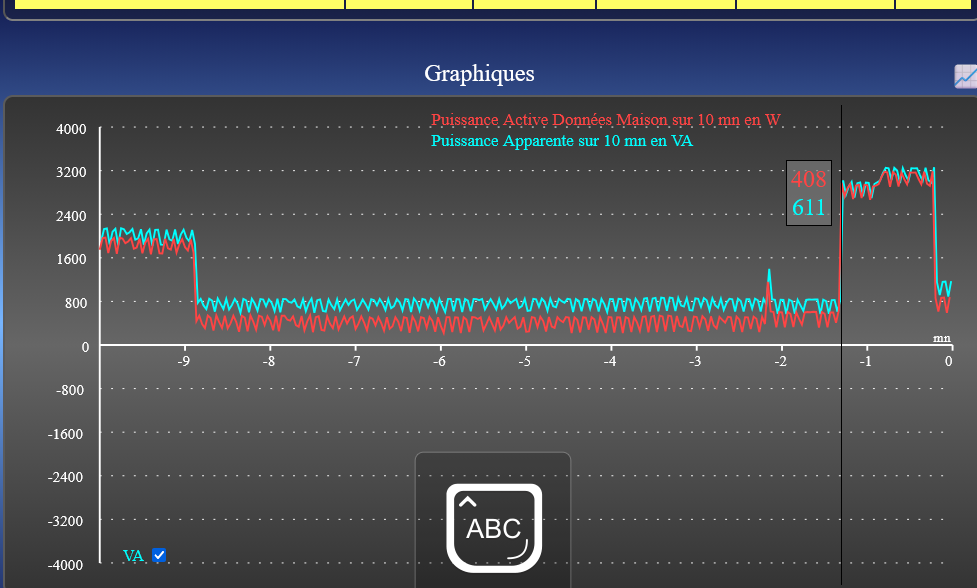

ça semble fonctionner, vous pouvez faire un essai en mettant en marche un équipement pour constater le changement sur le graph 10mn (bouilloir, caftiere, four, seche cheveux ...)

Vous avez remit l'ESP à la bonne place ?

[bernyb12000]

ça semble fonctionner, vous pouvez faire un essai en mettant en marche un équipement pour constater le changement sur le graph 10mn (bouilloir, caftiere, four, seche cheveux ...)

Vous avez remit l'ESP à la bonne place ?

Oui, M. Michy, vous aviez bien vu juste pour le pin. Maintenant, reste à savoir si, avec le soleil demain, cela va fonctionner.
avec le four allumé on vois bien une montée ,oui j'ai bien remis l esp à la bonne place ce qui a allumé le JSY, Merci encore pour le temps que vous m’accordez tous.

[bernyb12000]

ça semble fonctionner, vous pouvez faire un essai en mettant en marche un équipement pour constater le changement sur le graph 10mn (bouilloir, caftiere, four, seche cheveux ...)

Vous avez remit l'ESP à la bonne place ?

Bonjour,
c’est une bonne nouvelle : ce matin, j’ai entendu mon triac se mettre en route. Les LED fonctionnent, au moins sur l’esclave avec l’orange et la verte en alternance. Sur le maître, seule l’orange s’allume (peut-être un mauvais branchement de la verte ?).

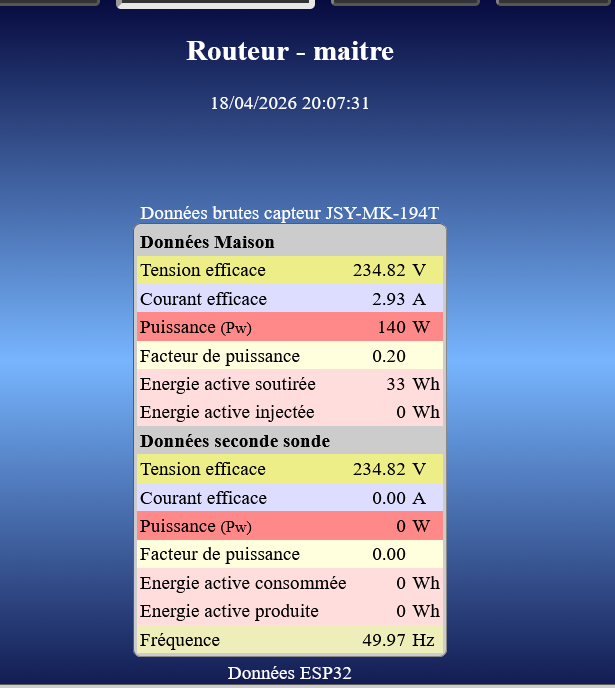

En tout cas, au vu du graphique, je pense que c’est bon (qu'en pensez vous?)

Merci beaucoup pour le temps que vous avez consacré à mon problème.
Merci à Michy, Mike, Guillaume et Lolo69.

[michy]

Bonjour,

  ça régule bien, pas de soucis, (la courbe rouge est autour du zéro / quand il y a une variation, ça se réadapte rapidement)

  vous pouvez expliquez comment vous "entendez" le triac (c'est un composant statique qui ne fait pas de bruit)?

  Pour les Led, c'est facultatif, le graphique sur la page html est nettement plus informatif


  Comme vous ne semblez pas avoir de seconde sonde, il y a possibilité de masquer les colonnes Données seconde sonde (page paramètres mettre a blanc les champs sur ce sujet)

[bernyb12000]

Bonjour,
  ça régule bien, pas de soucis, (la courbe rouge est autour du zéro / quand il y a une variation, ça se réadapte rapidement)
  vous pouvez expliquez comment vous "entendez" le triac (c'est un composant statique qui ne fait pas de bruit)?
  Pour les Led, c'est facultatif, le graphique sur la page html est nettement plus informatif
  Comme vous ne semblez pas avoir de seconde sonde, il y a possibilité de masquer les colonnes Données seconde sonde (page paramètres mettre a blanc les champs sur ce sujet)

Bonsoir M. Michy,

Déja grand merci pour tout.

Le triac est un gradateur 40A avec ventilateur. Ce matin, avec le soleil, il s’est déclenché, d’où le bruit du ventilateur.

Concernant la LED verte du « maître », je vais revérifier les connexions. Même si cela reste facultatif, j’aimerais comprendre pourquoi elle ne s’allume pas.
J’ai également prévu un capteur DS18B20 (déjà branché mais pas encore programmé). Je le configurerai par la suite si tout continue à bien fonctionner, ce qui semble bien parti.

L’idée serait la suivante : si à 17h la température n’atteint pas 55 °C, je force la chauffe jusqu’à cette valeur, uniquement entre 17h et 19h. Cela reste à affiner, et j’ouvrirai sans doute un autre sujet pour en discuter.
Je remercie aussi l’ensemble des personnes qui m’ont aidé pour leurs conseils, leur disponibilité et leur temps.

[michy]

Pour les LED:

https://f1atb.fr/fr/documentation-routeu.../led-oled/

L'ESP qui fait la mesure n'a pas d'actionneur => donc pas de % d'ouverture => donc pas de clignotement de la Led Verte ...
