j'envisage de faire un PCB pour ce nouveau routeur avec le modèle avec écran mais je me pose une question sur la mesure UxI.
d'après ce que j'ai relevé, les GPIO utilisés sont
Commun=gpio5
U=gpio6
I=gpio7

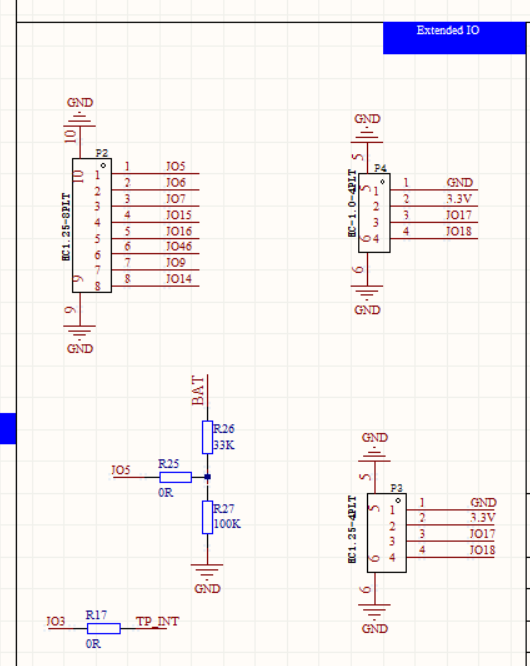

et d'après le schéma de ESP32-S3 (celui avec écran) le GPIO5 est utilisé pour une éventuelle mesure de la tension Batterie (si la batterie est présente)
le GPIO5 est relié via un pont diviseur (voir schéma)
la question que je me pose: Est-ce que ce pont diviseur ne va pas compromettre la mesure UxI ?
![[Image: 26103109142715377718802979.png]](https://nsm09.casimages.com/img/2026/10/31//26103109142715377718802979.png)
d'après ce que j'ai relevé, les GPIO utilisés sont
Commun=gpio5
U=gpio6
I=gpio7
et d'après le schéma de ESP32-S3 (celui avec écran) le GPIO5 est utilisé pour une éventuelle mesure de la tension Batterie (si la batterie est présente)
le GPIO5 est relié via un pont diviseur (voir schéma)
la question que je me pose: Est-ce que ce pont diviseur ne va pas compromettre la mesure UxI ?
