Routeur photovoltaïque V17 – Affichage et paramétrage

par F1ATB André · Publié 30 janvier 2026 · Mis à jour 31 janvier 2026

Routeur Multi Source

Pour une première description du routeur photovoltaïque F1ATB, lisez l’article suivant :https://f1atb.fr/fr/realisation-dun-routeur-photovoltaique-multi-sources-multi-modes-et-modulaire/

Pour un fonctionnement optimal, installez toujours la dernière version du logiciel disponible sur le site.

La version V17 permet de piloter différentes cartes avec un ESP32

ESP32-ETH01 ou WT32-ETH01
cartes avec un connecteur RJ45 ethernet

Le code installé sur l’ESP32 du routeur F1ATB comprend un serveur Web qui permet d’afficher sur une page, les différentes mesures ainsi que l’historique des puissances observées. Il suffit de rentrer l’adresse IP ou le ‘hostname.local ‘ de l’ESP32 dans le champ d’adresse de votre navigateur web (ex : 192.168.1.200) . Quelque soit la configuration matérielle choisie, avec écran ou pas, c’est le même code qui gère le routeur.

Différentes pages Web permettent le paramétrage et la programmation des actions à partir d’un smartphone ou d’un PC. Il n’y a pas de code informatique à toucher. Sur l’ESP32 avec écran, on retrouve certaines des informations afin d’observer le fonctionnement du routeur et il est possible de forcer les actions des routeurs sur le même réseau.

Page principale – Accueil

En haut, une zone de menus pour choisir la page.

En dessous, l’heure ( France métropole ou Outre-mer) fournie par le réseau internet ou par l’horloge interne à l’ESP32.

Un tableau donne différentes valeurs mesurées ou calculées :

la puissance active Pw en Watt. C’est elle que vous payez lorsque vous soutirez de l’énergie,
la puissance apparente en VA, produit Ueff*Ieff, affichée sur le Linky, mais peu intéressante dans notre cas
l’énergie active soutirée depuis 0h en Wh
l’énergie active totale en Wh

Dans le cas d’un capteur d’entrée type UxIx2, il y a les mêmes données pour la deuxième sonde, que l’on positionne en général à sortie du Triac qui alimente le chauffe-eau. Les valeurs ne conditionnet pas le fonctionnement du routeur.

Un deuxième tableau, donne l’état courant des actionneurs. Ici, l’ouverture du Triac à 51% du temps. La régulation est en cours pour ajuster la puissance consommée/injectée de la maison autour de 0W. Il est possible de forcer à ON le triac par période de 30mn.

Un premier graphe donne la puissance active en rouge et la puissance apparente en bleu-vert durant les 10 dernières minutes. On remarque que durant les phases de régulation, la puissance apparente est très importante et chahutée. C’est un comportement normal. Durant une demi-sinusoïde de 10 ms, on consomme et on injecte de la puissance pour avoir un bilan nul de puissance active. Cela se traduit par une puissance apparente élevée. Il n’y a pas de somme algébrique signée, c’est une somme de carrés. Voir la vidéo sur les unités électriques https://youtu.be/xHhURisycmA . Il y a néanmoins un paradoxe. Une puissance apparente n’a pas de signe d’après sa définition mathématique. Elle est toujours positive. Le Linky ou d’autre capteur de puissance lui donne le signe de la puissance active en Watts. C’est pour cela que vous la voyez osciller fortement en positif et négatif pour suivre le signe des Watts.

Un deuxième graphe, dans le cas UxIx2, donne l’historique durant les 10 dernières minutes de l’énergie ayant traversé la deuxième sonde, ici pour alimenter le chauffe-eau.

1 à 4 capteurs de température DS18B20 peuvent être connectés sur le GPIO13 ou GPIO27. On retrouve en page d’accueil la température mesurée qui sert au contrôle des actions si besoin ainsi que son historique sur 10mn.

Plus bas sur la page, deux autres graphes donnent la puissance active sur 48H et l’énergie quotidienne (Soutirée-Injectée) en Wh sur un an. Ce dernier est stocké en mémoire ROM de l’ESP32 pour ne pas être perdu en cas de coupure de courant.

Exemple de régulation sur 10mn. La courbe rouge des Watts reste autour de zéro. La courbe bleue de la puissance apparente oscille fortement.

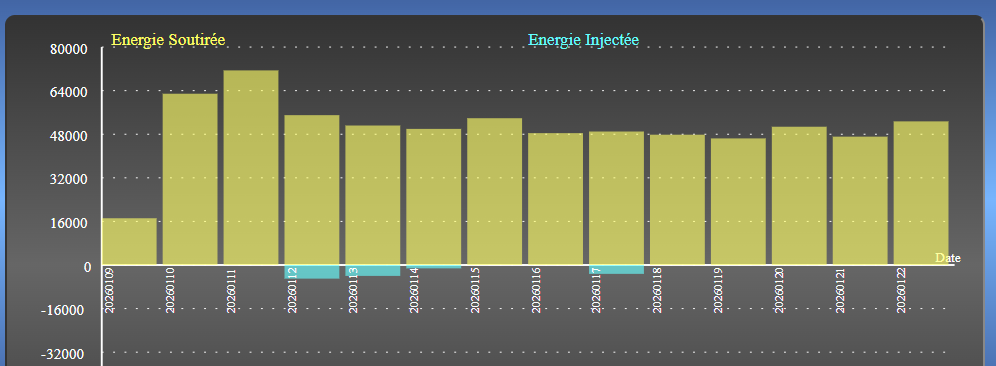

Répartition quotidienne des Energies consommées et Injectées.

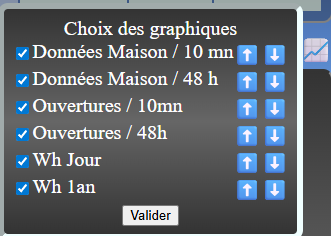

Depuis la version V17, il est possible de choisir les graphiques affichés et l’ordre d’affichage en cliquant sur l’icone en haut des graphiques à droite.

Page données brutes

Cette page regroupe des données brutes de mesures collectées par le système. Cela dépend du capteur de mesure en entrée.

Avec un capteur UxI, le graphe en rouge et vert donne la forme de la tension et du courant sur une période de 20ms. C’est le résultat de la mesure par l’ESP des entrées analogiques.

Avec un Linky, un premier tableau donne les principales valeurs pouvant vous intéresser pour le suivi de votre consommation. Il donne, par exemple, les pointes de consommation et d’injection des derniers jours. Ce tableau est plus fourni en triphasé, il donne certaines valeurs par phase.

Un deuxième tableau est la recopie du dernier message série reçu du Linky. Se reporter à la documentation d’Enedis, pour décoder le message.

Avec un capteur UxIx2 on affiche le contenu des mesures du module JSY-MK-194T.

les données de tension, courant, puissance, énergie et facteur de puissance (cosinus φ) à l’entrée de la maison
les mêmes données en sortie du Triac vers le chauffe-eau.
La fréquence du réseau

Avec l’Enphase Envoye-S Meter’ on a les tensions, courants, puissances etc..

Pour une configuration de firmware V5 la connexion à la passerelle est directe. Pour une passerelle V7, il faut s’assurer que l’on a obtenu le droit d’Enphase de collecter les données directement sur l’Envoye-S Meter’.

Un peu choquant quand on a le système installé chez soi.

En effet à partir de la version V7 du logiciel dans la passerelle Enphase, il faut faire une demande auprès d’Enphase sur 2 serveurs aux US pour obtenir un identifiant (Session Id) et un jeton d’accès (Token) qui vous permettront de lire les données pendant une durée limité.

Toute l’opération se passe automatiquement, le logiciel dans l’ESP32 s’en charge. Les 2 réponses OK montrent que cela s’est bien passé.

En cas de mesures par un ESP32 distant, ce sont les données distantes représentées ici.

Un dernier tableau fourni des informations sur l’ESP32, pour suivre son fonctionnement. En particulier, on surveille le niveau du WIFI afin qu’il ne passe pas en dessous des -80 dBm.

Top Synchronisation 10 ms du Secteur

Si vous avez connecté un gradateur/triac, sur le GPIO5 ou GPIO23, l’ESP32 reçoit une impulsion toutes les 10 ms au passage par zéro de la tension 230 V. Elle est essentielle pour déclencher l’ouverture du Triac au bon moment dans le cas de mode « Découpe Sinus ».

Le nombre d’interruptions durant 15ms permet de tester la présence du signal Zc (Zero Crossing) en provenance du gradateur (triac) toute les 10 ms. Le premier chiffre donne le nombre traité 1 ou 2. Le deuxième nombre entre 1 et 4 correspond aux interruptions reçues. L’ESP32 est très chatouilleux sur les interruptions, il en voit plus que de réalité. Un filtrage logiciel rejette les interruptions moins de 2ms après la première.

Le mode synchronisation au secteur est mentionné sur l’avant dernière ligne du tableau.

Top Synchronisation 10 ms asynchrone

En l’absence de gradateur/triac, c’est l’horloge interne à l’ESP32 qui fournit le top de synchronisation toutes les 10ms. Cette impulsion est asynchrone par rapport au secteur. Il en résulte une ouverture et fermeture des relais en mode Multi-Sinus ou Train de Sinus pas nécessairement au passage par zéro de la tension secteur. Cela peut entraîner un échauffement plus important du relais.

Capteurs de température

Le nombre de capteurs de température (maximum 4) découverts par l’ESP32 est affiché ainsi que les dernières température relevées. Ces capteurs DS18B20 sont tous branchés en parallèle au GPIO13 (fil en general jaune) , GPIO21, GPIO27 ou GPIO33 suivant la carte qui porte l’ESP32. Une résistance de 4700 ohms commune à tous est branchée entre le GPIO utilisé et le +3.3V. Les masses (fil noir) sont regroupés sur GND. Les fils rouges sont regroupés sur le +3.3V.

Page paramètres

Une page est dédiée au paramétrage du système. Il y a de légères variantes suivant le type de capteur d’entrée et la carte ESP32 utilisée.

Routeur

En première approche, on choisit le Mode Standard du paramétrage.

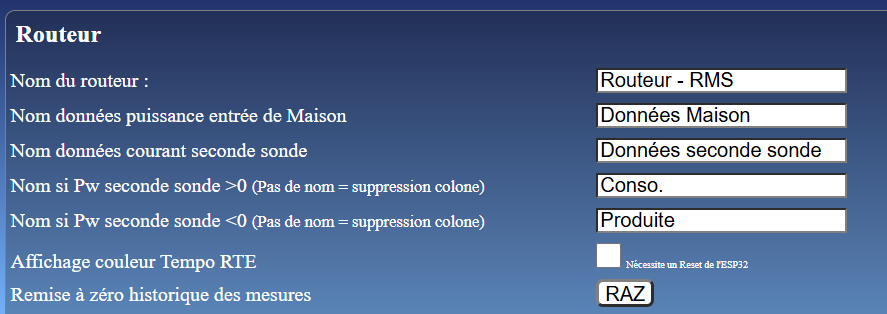

Il est possible de personnaliser le routeur et les données en attribuant des noms . 3 avec une sonde de courant, 5 avec deux sondes de courant.

Si vous avez un contrat « Tempo », vous pouvez demander l’affichage de la couleur du jour et du lendemain.

Un bouton RAZ permet d’effacer l’historique des données stockées dans la mémoire de l’ESP32.

Configuration matérielle

Afin de s’adapter à différentes cartes du marché, il faut préciser la configuration matérielle. On a le choix entre différentes cartes portant un ESP32 Wroom.

ESP32 38P (classique) avec ou sans antenne externe

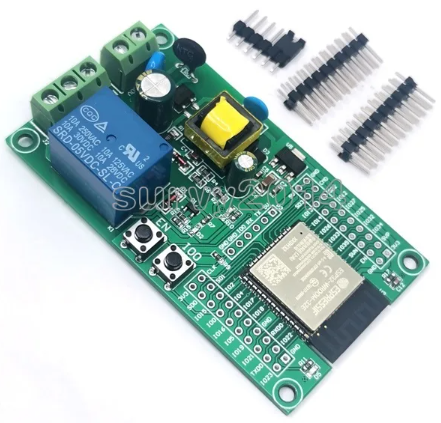

ESP32 avec un relais mécanique et alimentation 230V

ESP32 avec 4 relais mécanique et alimentation 230V

ESP32 Wroom avec écran tactile 320*240 pixels

La solution la plus classique est la carte avec un ESP32 Wroom uniquement offrant de nombreux GPIOs pour commander un Triac ou des relais SSR.

Il existe des cartes incluant 1 ou 4 relais avec l’ESP32 ainsi qu’une alimentation 230V. Ce sont des cas particuliers avec principalement des commandes On/Off bien qu’il soit possible de rajouter un Triac ou des relais électroniques SSR.

En version V17 du logiciel, il est possible de traiter 6 types de cartes avec écran en 320*240 pixels:

ESP32-2432S028R ILI9341 tactile résistif
ESP32-2432S028 ST7789 tactile résistif
ESP32-2432S024 ILI9341 tactile résistif
ESP32-2432S024 ST7789 tactile résistif
ESP32-2432S024C ILI9341 tactile capacitif
JC2432W328 ST7789 tactile capacitif (configuration la plus interessante)

La carte ESP32-ETH01 ou WT32-ETH01 permet de communiquer par câble ethernet. Sa première programmation est plus délicate.

Dans l’affichage ci-dessous, on choisi:

le type d’ESP32,
les broches (Gpio) utilisé par le port série 2 si besoin vers le Linky, UxIx2 etc,
les Gpios sur lesquels sont branchés le Triac si on en utilise un,
le branchement des LEDs ou mini-ecran OLED si besoin

Les bornes (Gpios) auxquelles sont connectés les relais SSR sont choisis dans la page Actions

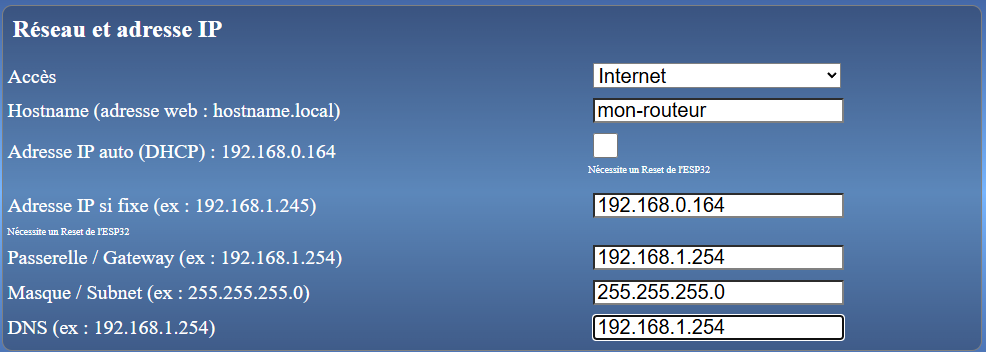

Accès réseau et adresse IP de l’ESP32 du Routeur

Il est possible d’obtenir une adresse IP (Internet) en automatique en cochant la case DHCP, ou ce qui est préférable, la fixer soi-même. Voir ici : https://f1atb.fr/fr/routeur-photovoltaique-installation-rapide-du-logiciel/

Pour ceux n’ayant pas d’accès internet, mais uniquement un réseau local à la maison, sélectionnez le choix correspondant. Si vous ne disposez pas d’un réseau Wifi à la maison, sélectionnez Point d’accès isolé. L’ESP32 émettra un signal Wifi appelé ESP….. auquel vous vous connecterez à l’adresse 192.168.4.1, sans mot de passe.

Il est possible de donner un nom (hostname) au routeur sur le réseau. Dans l’exemple présenté on peut accéder au routeur à l’adresse mon-routeur.local. Attention, ne mettre que des lettres sans accent, des chiffres et -.

Source des mesures de puissance active

Il est primordial de définir la source des informations de puissance en entrée de maison : UxI, UxIx2, UxIx3, Linky, Enphase-Envoy, SmartGateways, Shelly Em, Shelly Pro Em, ESP Externe ou MQTT. Voir les pages dédiées aux différents capteurs pour plus d’informations.

Nota: En l’absence de capteur branché : « Source non définie ou NotDef » . Des consommations en dent de scie sont simulées pour avoir des résultats en page d’Accueil.

Sécurité d’accès aux paramètres et Actions

Si vous souhaitez protéger l’acès aux paramètres du routeur, vous pouvez mettre un mot de passe. Vu que le serveur web répond à la norme http et non pas https, le système est simple et utilise les cookies du navigateur.

Mode Expert

Si vous avez une bonne maîtrise du routeur, vous pouvez passer au paramétrage Expert.

WIFI Sleep/veille à On, qui est le mode normal permettant de réduire la consommation électrique du WIFI avec des « Pings » sur le réseau autour de 200ms. Certains rencontrant des lenteurs d’accès peuvent décocher la case. L’ESP32 répondra à des « Pings » autour de 10ms, mais la consommation moyenne augmente de 70mA.

Si vous souhaitez effacer les historiques des mesures de puissance et de température, clickez sur RAZ.

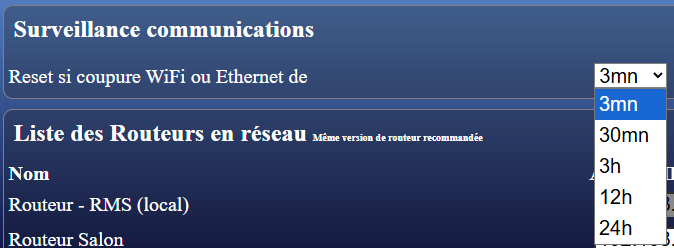

Surveillance Communications

L’ESP32 teste en permanence les communications via Wifi ou Ethernet. En cas d’arrêt il se reset (redémarre) au bout du temps spécifié. Ceux qui arrête le WiFi la nuit doivent mettre 12 ou 24h.

Liste des Routeurs en réseau

Dans une structure à plusieurs routeurs sur un même réseau à la maison, on peut déclarer les adresses des autres routeurs pour pouvoir échanger les puissance mesurées, l’état des actions et les mesures de température. La première ligne correspond à l’adresse IP de l’ESP32 que vous paramétrez. Le champ se remplit automatiquement. Pour les autres ESP32, rentrez l’adresse IPV4 et appuyez sur « Sauvegarder ».

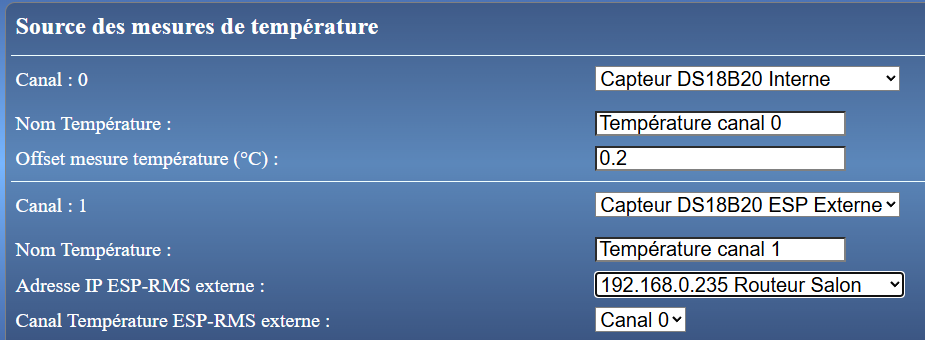

Source des mesures de température

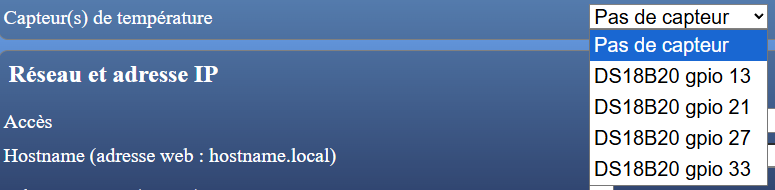

Connecté au routeur, il est possible de mettre de une à 4 sondes de température DS18B20. Elles sont toutes connectées au même GPIO que l’on choisira dans la liste disponible suivant la carte utilisée. Les sondes se distinguent par un numéro interne établi à la fabrication.

Le routeur dispose de 4 canaux de température. A chacun des canaux on peut y associer une source de mesure :

un capteur DS18B20 interne parmis les 1 à4. Pour chacun, on peut définir une correction/offset en °C de la température.
un capteur DS18B20 externe connecté sur un autre routeur du réseau. Il faut préciser son canal.
un capteur autre dont la mesure est fournie par un broker MQTT

Il est alors possible de conditionner le fonctionnement du routeur à une mesure de température. Le capteur peut être sur l’ESP32, le capteur d’un autre routeur, ou une valeur reçue via le broker/serveur MQTT.

Paramètres serveur/broker MQTT

Si vous souhaitez envoyer des données à Home Assistant ou Domoticz via un broker MQTT (par exemple Mosquitto), mettez une période de répétition autre que 0 ( 10s, 20s ..60s) et remplissez les champs plus bas. Vous retrouverez toutes les données importantes, tension, puissance et même la température si vous avez installé un capteur DS18B20 ou l’option tarifaire si vous avez un Linky.

Pour tous les échanges avec un serveur MQTT, il faut indiquer à l’ESP32 comment le contacter, en indiquant son adresse IP, nom, mot de passe etc. Pour plus de détails sur la configuration MQTT, voir ici :https://f1atb.fr/fr/routeur-photovoltaique-pilote-via-mqtt/

Pour Home Assistant / Mosquitto, mettez le Prefix ‘homeassistant’ La découverte des entités se fera automatiquement. Pour les autres, on peut ne pas donner de préfix.

MQTT côté Domoticz (configuration matériel)

Pour Domoticz, on est plus libre (exemple : domo3).

Attention à mettre le même préfixe des 2 côtés pour l’auto découverte.

Calibration (UxI)

Dans le cas d‘une source de puissance UxI uniquement, on peut calibrer la mesure.

Sauvegarde des paramètres

Depuis la version 11 du routeur, il est possible de sauvegarder les paramètres pour les re-installer sur une nouvelle configuration à venir ou un autre ESP32.

Web OTA

Le code inclut la possibilité de le mettre à jour non pas par la liaison série entre le PC et l’ESP mais via le Wifi directement depuis l’interface Web du routeur. C’est la fonctionnalité Web OTA (On The Air) disponible depuis la version 10 du routeur.

En haut de la page « Paramètres », cliquez sur « Mise à jour par OTA ». Les différentes versions en cours vous seront proposées.

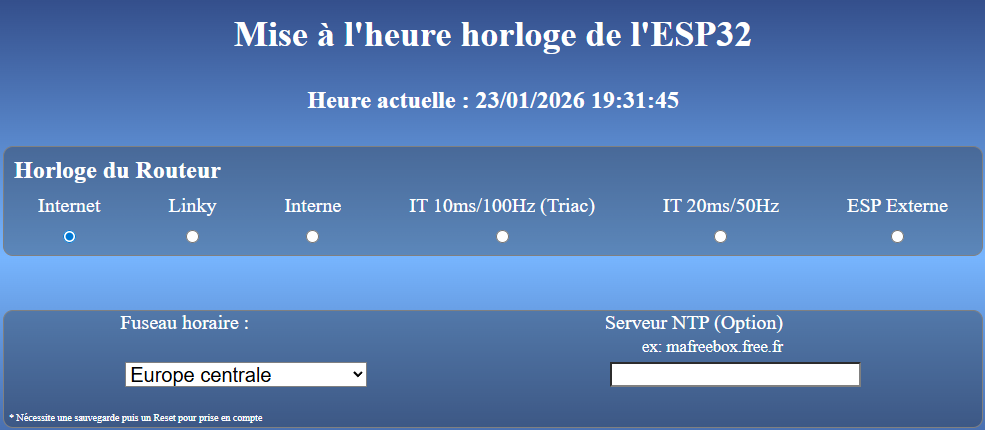

Horloge du routeur

Pour piloter les actions du routeur suivant un planning horaire il est proposé différentes solutions :

l’ESP32 peut chercher l’heure automatiquement sur internet,
si le routeur est relié au compteur Linky. Ce dernier fournit l’heure,
il y a une horloge interne à l’ESP32 relativement précise. Une page spéciale permet la mise à l’heure,
on peut utiliser le signal à 100Hz Zc , synchronisé au secteur, fournit par le Triac
on peut utiliser un signal à 50Hz issu du secteur

Pour l’heure internet, on peut choisir le fuseau horaire (France Métropolitaine ou Outre Mer en 50Hz) . Dans des cas particuliers, on peut choisir un serveur ntp.

Page actions

Cette page permet de configurer les actionneurs et de définir un planning de routage. Elle offre une grande flexibilité de configuration pour s’adapter aux divers besoins.

Pilotage du Triac

La première des actions est réservée au pilotage du Triac s’il est présent. Cocher la case du mode Sinus souhaité pour l’activer. En cliquant sur + ou – on peut ajouter ou enlever des plages horaires. En déplaçant la souris horizontalement, on peut modifier les heures. Pour une plage horaire donnée, il y a 3 types d’action possible. Cliquez sur l’option choisie :

Triac forcé à Off (zone bleue). Pour tout arrêter
Triac forcé à On (100%) (zone rouge). Pour une mise en route de nuit d’un chauffe-eau par exemple
Triac ouvert entre 0 et 100% si Pw (puissance active en entrée de maison) < Seuil à définir, Off si supérieure au Seuil. Seuil en général à 0. (zone jaune foncé)). Mode normal de régulation.

Toutes les 200 ms, le logiciel augmente ou diminue la durée de conduction du Triac en comparant la puissance active en entrée de maison mesurée Pw au seuil fixé. Cela permet après plusieurs mesures de s’approcher de l’équilibre pour avoir une consommation/injection au niveau de la maison proche du Seuil (en général 0W) que l’on a fixé. Quand on augmente de 10% la durée d’ouverture, l’effet ne sera pas le même si vous avez une charge de 500W max connectée ou une charge de 3000W. Un curseur permet d’augmenter ou de réduire le gain de l’asservissement ou la réactivité de l’ensemble. En regardant l’historique de 10mn, on voit si la réaction à toute variation de consommation est lente ou trop rapide, engendrant une oscillation de la puissance active (courbe rouge). Pour une charge de 3000W on mettra un seuil faible autour de 5 à 10.

Pilotage des relais

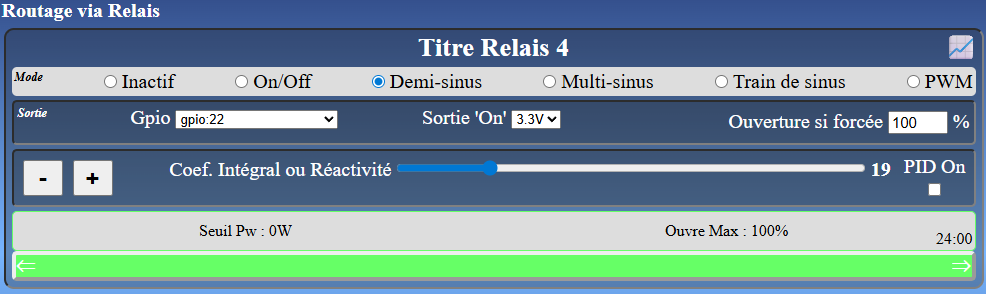

Les autres actions permettent de piloter un ou plusieurs relais branchés sur les sorties GPIO disponibles. Indiquez le GPIO sur lequel est connecté le relais SSR et indiquez s’il est actif avec 0V en entrée ou 3.3V ( le cas général). Différents mode de régulation sont proposés et décrit ici. En général pour un relais SSR, on choisi le mode Multi-Sinus.

Conditions de déclenchement

Dans des configurations à plusieurs relais, triacs ou routeurs, on peut mettre en place des stratégies de routage en fonction de la température, de l’energie déjà routé ou de l’energie manquante en fin de journée. La version 12 et au dessus du routeur offre ses possibilités à programmer une fois que vous aurez bien maitrisé le fonctionnement de base du routeur.

Attention, si on travaille à plusieurs routeurs, il faut la même version de logiciel sur chacun.

Actif suivant la température

Il est possible de conditionner la régulation suivant la température d’un des canaux. Il faut sélectionner la source de température de l’ESP32 ou d’un autre situé sur le même réseau de la maison et présent dans la liste affichée.

Notez que les ESP32 échangent entre eux les noms des capteurs de température, des Actions et leur état d’ouverture. Il faut parfois attendre 1 à 2 mn pour que les changements apparaissent sur les ESP32 voisins du réseau.

Paramètres des actions si capteur de température installé.

Une fois le canal de température choisi, en cliquant sur la plage horaire, il est possible de conditionner le passage à On (zone rouge) ou la régulation (zone verte) à une température ou une fourchette de températures (zone jaune clair) . Ne rien mettre si l’on ne souhaite pas considérer la température.

Actif suivant l’état d’une Action

Suivi durée équivalente d’ouverture

Pour chaque action, sur la page d’accueil du routeur vous avez le résultat du calcul de durée équivalente d’ouverture. Un Triac ou un SSR ouvert à 50% pendant 2h donne une équivalence de 1h à 100%.

Le cumul de durée équivalente est remis à zéro à 6h du matin.

Si l’on souhaite gérer des priorités, on peut conditionner une action suivant son propre état ou l’état d’une autre active sur n’importe quel ESP du réseau.

Le chauffe-eau passe à ON la nuit si la durée de chauffe depuis 6h du matin est inférieure à 3h30. Ainsi on s’assure d’un minimum de chauffe par absence de soleil.

Suivi seuil d’ouverture

Dans cet exemple, la pompe de piscine se déclenche en journée lorsque le chauffe-eau de 2000W se charge à plus de 50%, ce qui est équivalent à 1000W de surplus. La pompe ne faisant que 750W. Il n’y aura alors plus que 250W pour le chauffe-eau. Si la consommation de la maison passe à +700W, la pompe s’arrête. La nuit, on fait tourner la pompe un minimum de 3h.

C’est une commutation avec hystéréis. On passe de Off à On si on franchit une fois le seuil, après on peut être en dessous.

Ne pas oublier de mettre une temporisation pour éviter des oscillations On/Off.

Actif suivant la couleur Tempo ou Heure Pleine/Creuse

Paramètres des actions si Couleur Tempo sélectionné dans les paramètres.

Si vous avez sélectionné l’option Tempo ou que vous êtes connecté à un Linky, vous pouvez conditionner la mise en route du Triac ou des relais à l’option tarifaire en cours.

Modes de régulation

En mode On/Off vous ne pouvez pas réguler finement mais il est possible de piloter un relais distant comme le SonOff Mini R2 https://f1atb.fr/sonoff-mini-installer-son-firmware-simplement-par-le-wifi/

En mode Multi-Sinus ou Train de Sinus, vous pouvez réguler finement la puissance transmise à la charge. Suivant le mode choisi, différents champs sont à remplir :

Host: mettre l’adresse IP si relais distant ou ne rien mettre pour un relais connecté à l’ESP
Port: en général 80 pour une communication suivant le protocole http
Ordre On : pour un relais externe distant, mettre la commande demandée par le constructeur
Ordre Off: pour un relais externe distant, mettre la commande demandée par le constructeur.
Répet: répétition périodique en s si besoin de la commande. Avec 0 la commande est envoyée une seule fois au franchissement du seuil.
Temporisation : permet d’éviter des oscillations dans le cas d’un relais On/Off en temporisant les changements d’état. En général 0s.

Exemple d’une commande vers un dispositif externe à l’adresse IP 192.168.0.45 et acceptant des ordres sous la forme /OrdreOn……

Pour chaque plage horaire, il y a 3 types d’action de routage :

Off : on force l’état Off du relais
On: on force l’état On du relais
En mode On/Off : Pw < et Pw> : si la puissance active est inférieure à un seuil, le relais passe à On. Si la puissance active est supérieure à un autre seuil, le relais passe à Off. Attention, il faut que le seuil(off) – seuil(on) soit supérieur à la consommation de l’équipement connecté pour éviter un risque d’oscillation On/Off.
En mode Sinus : Seuil Pw : si la puissance active en entrée de maison passe en dessous, le relais commence à conduire (trames de 1/2 sinusoïde).

De même que pour le Triac, on peut conditionner l’action On ou régulé, à une température , une fourchette de températures ou la couleur Tempo.

Chaque fois que vous sauvegardez, une nouvelle action vierge est proposée. Pour enlever une action, videz les champs.

Routeur et Home Assistant et ESPHome

A titre d’exemple, l’image ci-dessous donne un ordre du routeur vers le système domotique « Home Assistant » et « ESPHome ».

Dans home Assistant la filtration de piscine peut être lancé pour 5mn. Ici le routeur, lorsque l’on injecte -400W (il y a d’autres systèmes plus prioritaires) , déclenche un webhook au format GET vers Home Assistant (Automatisations). L’ordre est répété toutes les 60s avec une temporistaion de 50s pour ne pas générer des arrêts/marches successifs.

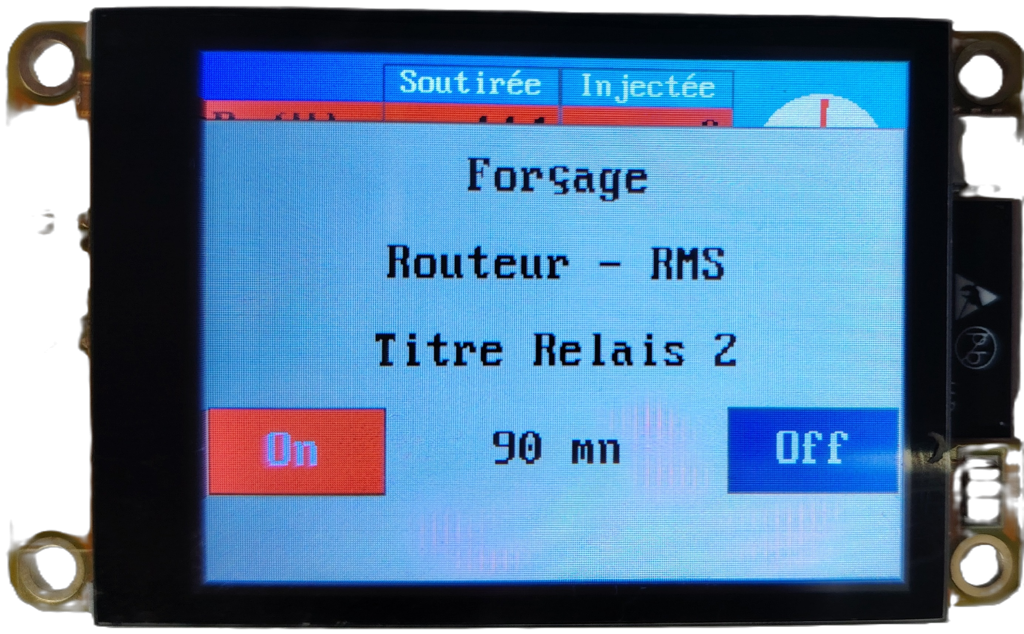

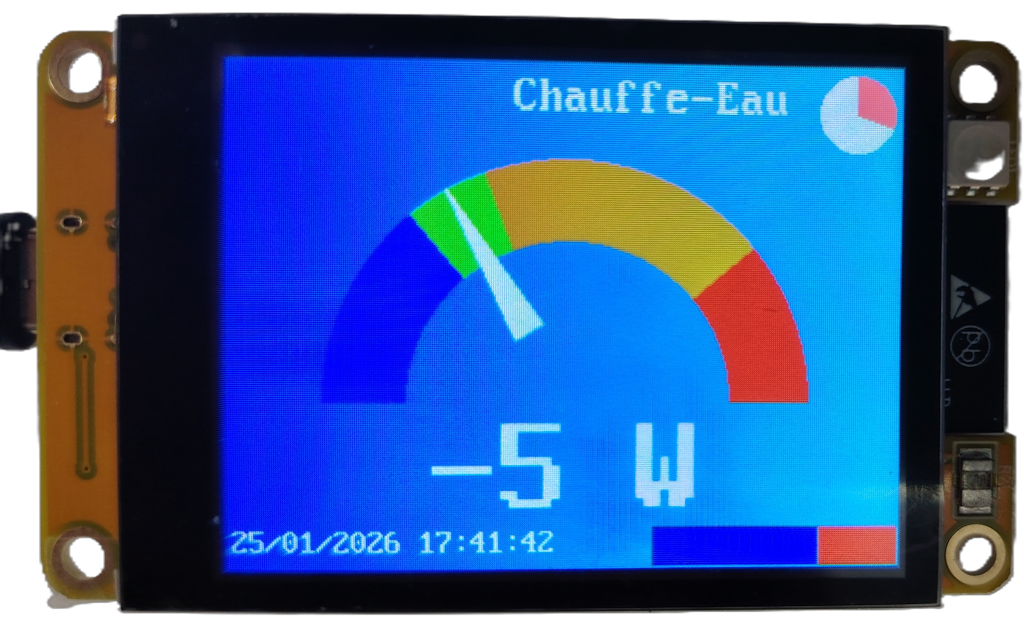

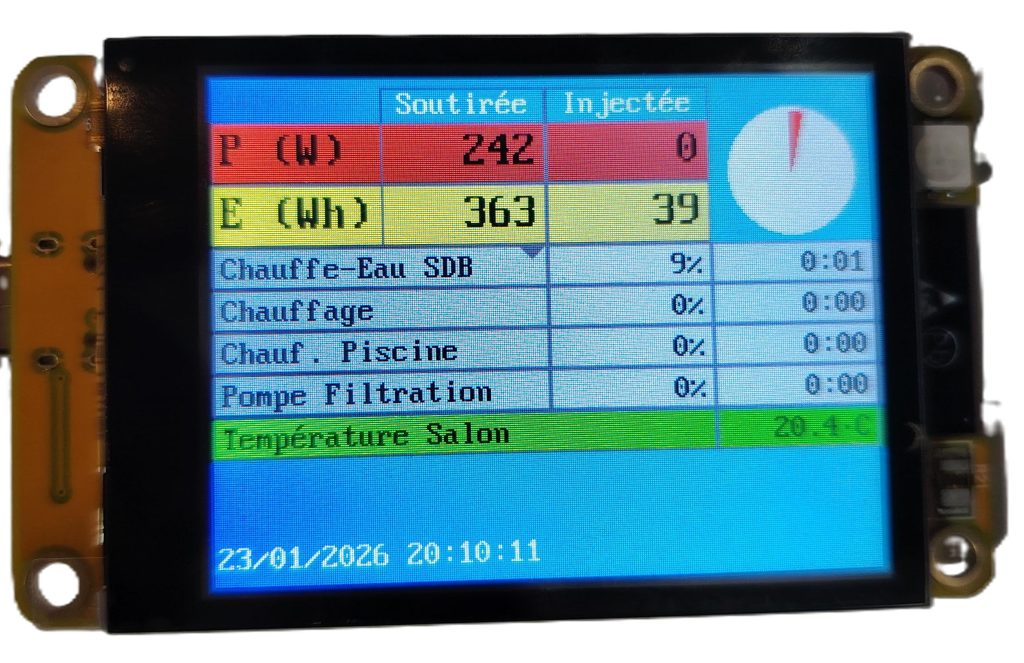

Contrôle depuis l’écran tactile

Si vous utilisez l’ESP32 avec écran, l’état des actions de tous les routeurs connectés au réseau est disponible. En cliquant (1s) sur l’une d’elle, on peut forcer à On ou Off les sorties vers les Triacs ou SSRs.

On se déplace de page en page par un mouvement horizontal sur l’écran. Si la page avec le tableau de valeurs déborde, on se déplace verticalement.

Contrôle Externe des GPIOs

Pour des configurations associées à de la domotique, il est possible de piloter à distance les GPIOs libres. Pour bien choisir le GPIO, il y a un très bon article ici: https://www.upesy.fr/blogs/tutorials/esp32-pinout-reference-gpio-pins-ultimate-guide

La commande à passer est de la forme : http://<ip de l’ESP32>/SetGPIO?gpio=<numéro du GPIO>&out=0 ou 1;

Exemple: http://192.168.123/SetGPIO?gpio=18&out=1

Remarque CACSI

Attention, si vous avez signé un CACSI (Convention d’Autoconsommation Sans Injection), votre système ne doit pas injecter de puissance sur le réseau public. Enedis tolère de l’injection pour les installations de moins de 3kWc.

Dans ce cas, vous n’êtes pas déclaré producteur, le compteur Linky n’affiche pas la puissance injectée. Votre onduleur est bridé ou non pour limiter l’injection. Plusieurs cas de figure existe et le routeur dispose de 2 paramètres pour résoudre cette difficulté :

Dans le cas d’une mesure de puissance avec le Linky, un estimateur de l’injection basé sur les valeurs de tension et courant est proposé. C’est un calcul approximatif sur les VA et non les Watts.
En cas de bridage des onduleurs, il faut mettre un seuil de régulation pour les Actions au dessus de 0W, typiquement 100 ou 200w et augmenter la réactivité du système si l’on passe en dessous du seuil.

Dans le cas de plusieurs routeurs dans la maison. Celui qui effectue la mesure de puissance en entrée est appelé routeur maître, les autres sont les routeurs esclaves.

Sauvegarde

Lorsque l’on apporte des modifications à ces paramètres. Il ne faut pas oublier de les sauvegarder dans le fichier de configuration puis faire un ESP32 Reset pour que le système soit relancé avec les nouveaux paramètres.

Le fichier de configuration est enregistré au format JSON. Vous pouvez le télécharger sur votre PC et en lire son contenu. Vous pouvez le reinstaller par import si besoin.

Les données quotidiennes de consommation et d’injection en Wh sont disponibles en téléchargement. Il y a un fichier par mois au format csv, lisible par un tableur Excel ou autre.

Installation du logiciel

Le code binaire s’installe facilement sans aucune programmation. Suivre la procédure ici : https://f1atb.fr/fr/routeur-photovoltaique-installation-rapide-du-logiciel/

Pour ceux qui souhaitent voir le code source et la procédure d’installation du logiciel sur le routeur sont disponibles ici : https://f1atb.fr/fr/routeur-photovoltaique-realisation-logicielle/. Actuellement,début 2025, il faut compiler avec la version 3.1.1 du logiciel ESP32.

Articles sur le photovoltaïque

Étiquettes : solaire

F1ATB André

Radio Amateur - Domotique - Photovoltaïque
