Routeur photovoltaïque simple à réaliser
Routeur Multi Source
Version V7.03_RMS
Version Obsolète
Principe du routeur photovoltaïque
Avec les panneaux solaires, dans une installation en autoconsommation, il est fréquent d’avoir de la surproduction d’énergie dont on ne sait que faire et qui est envoyée sur le réseau public. Une solution pour ne pas gaspiller cet excédent est de l’envoyer à un chauffe-eau électrique, un chauffage, une pompe de piscine…
Par exemple, si vous avez une production photovoltaïque de 2500 W et 1300 W consommés dans la maison, il vous reste 1200 W de disponible pour un chauffe-eau. Le routeur permet de fournir les 1200 W au chauffe-eau et pas plus bien que normalement, il absorbe 2400 W. Le routeur agit comme une vanne régulatrice du débit. Il s’assure que zéro watt sont soutirés ou injectés avec le réseau public.
Intérêt du routeur
Un rapide calcul, pour un chauffe-eau de 200l, équipé d’une résistance chauffante de 2400 W, montre qu’il faut près d’une heure de chauffe, soit 2.3 kWh pour monter l’eau de seulement 10°.
200l*1000gr*4.18Joule*10°/3600s=2322 Wh = 2.3kWh
Chaque jour, c’est plusieurs kWh qu’il faut fournir au chauffe-eau. Pour un système classique, on effectue cela de nuit à un tarif réduit. En cas de surproduction dans la journée des panneaux photovoltaïques, il est très intéressant d’envoyer cette énergie au chauffe-eau. C’est une superbe batterie de stockage d’énergie.
Tableau des Versions
Différentes versions de routeur ont été décrites. La version V7.00_RMS remplace les précédentes versions devenues obsolètes. Le hardware est inchangé, et de nouvelles fonctionnalités sont offertes.
| Version | Mesure courant / puissance | Actionneurs | Modulaire | Domoticz | MQTT / Home Assistant | Capteur de température | Tempo | Description |
|---|---|---|---|---|---|---|---|---|
| 1 | Sonde Ampèremétrique Monophasé | Relais | Oui | Routeur Solaire. Mesure de Puissance avec un ESP32 | ||||
| 2 | Sonde Ampèremétrique Monophasé | Triac + Relais | Oui | Réalisez un Routeur Solaire pour gérer la surproduction | ||||
| 3.04_UxI | Sonde Ampèremétrique Monophasé | Triac + Relais | Oui | Oui | Oui | U x I : Routeur Solaire pour gérer la surproduction photovoltaïque | ||
| 3.11_Linky | Linky Monophasé ou triphasé | Triac + Relais | Oui | Oui | Oui | Réalisez un Routeur Solaire avec un Linky | ||
| 4.04_RMS | Multi Sources: 1 ou 2 sondes et Linky | Triac + Relais | Oui | Oui | Oui | Oui | ||
| 5.10_RMS | Multi Sources: 1 ou 2 sondes, Linky ou Envoye-S | Triac + Relais | Oui | Oui | Oui | Oui | ||
| 6.02_RMS | Multi Sources: 1 ou 2 sondes, Linky ou Envoye-S, Shelly Em | Triac + Relais | Oui | Oui | Oui | Oui | ||
| 7.03_RMS | Multi Sources | Triac + Relais | Oui | Oui | Oui | Oui | Oui |
Modularité
Le système se décompose en trois fonctions :
- la mesure de puissance au niveau du disjoncteur principal
- sonde ampèremétrique ou,
- Linky ou,
- module sonde ampèremétrique ou,
- passerelle Enphase – Envoy-S Metered ou,
- wattmètre Shelly Em
- le traitement à l’aide d’un microcontrôleur ESP32,
- les actionneurs avec un triac et des relais pour alimenter différentes charges. Avec en option de contrôle un capteur de température.
Mesure de puissance
La mesure de puissance s’effectue par une mesure de tension et une mesure de courant. La puissance étant le produit des 2. Dans cette nouvelle version 7.00_RMS du routeur, on a 6 choix de source de mesure.
UxI
On effectue simultanément une mesure de courant et de tension à l’entrée de la maison. On utilise un capteur de courant dans lequel on fait passer le fil de phase du secteur. En sortie, agissant comme un transformateur, il fournit un courant identique, mais 2000 fois plus faible.
De même, on utilise un transformateur bobiné classique abaisseur de tension qui nous isole du secteur. Par exemple un 230v/6v.
Le microcontrôleur ESP32, grâce à ses convertisseurs Analogique->Digital assure la numérisation et effectue les produits UxI pour mesurer la puissance. C’est le même schéma que dans la version précédente du routeur V3.04_UxI.
Pour plus de détails, voir l’article : https://f1atb.fr/capteur-u-x-i-pour-routeur-photovoltaique/
Linky
La mesure de tension, de courant et de puissance est très bien faite par le Linky. En se connectant à la prise TIC (Télé Information Client) il est possible d’extraire les valeurs par une liaison série vers le microcontrôleur ESP32.
C’est le même schéma que dans la version précédente du routeur V3.11_Linky.
Pour plus de détails, voir l’article :
https://f1atb.fr/capteur-linky-pour-routeur-photovoltaique/
UxIx2
On retrouve ici le principe de la mesure UxI (mesure tension et courant) mais avec un module précâblé simple à monter sans soudure. Il s’agit du JSY-MK-194 que l’on trouve chez Aliexpress. Il dispose d’une sonde de courant mobile que l’on positionne autour du fil de phase du disjoncteur principal pour faire fonctionner le routeur. Une deuxième sonde fixe sur le module permet de mesurer par exemple le courant et la puissance en sortie du Triac. Les mesures sont transmises à l’ESP32 par une liaison série.
Pour plus de détails voir l’article : https://f1atb.fr/capteur-uxix2-pour-routeur-photovoltaique/
Envoy-S Metered
Pour les systèmes photovoltaïques construits avec des micro-onduleurs Enphase Energy et disposants de la passerelle Envoy-S Metered (firmware V5 et V7), il est possible d’obtenir directement les informations de puissance à l’entrée de la maison.
Pour plus de détails, voir l’article : https://f1atb.fr/routeur-photovoltaique-via-passerelle-enphase-envoy-s-iq-gatewaymetered/
Shelly Em
Un module Shelly Em pour du monophasé ou un Shelly 3Em pour du triphasé implanté au niveau du disjoncteur principal permet d’obtenir sur le réseau Wifi les informations de puissances consommées en temps réel.
Pour plus de détails, voir l’article : https://f1atb.fr/capteur-shelly-em-pour-routeur-photovoltaique/
Externe
Dans ce cas on ne fait pas directement la mesure, mais on demande au microcontrôleur ESP32 qui effectue la mesure de puissance à l’entrée de la maison, suivant l’une des 4 méthodes expliquées précédemment, de nous fournir les résultats en passant par le Wifi.
Traitement
Pour effectuer les mesures et les traitements, L’ESP32 est un microcontrôleur adapté à notre besoin. Il comprend :
- des entrées analogiques pour mesurer des tensions,
- des entrées/sorties numériques pour actionner un relais ou un triac si besoin,
- des liaisons séries
- une bonne capacité de calcul
- une liaison WIFI pour faire du reporting à distance sur une page web ou un système de domotique.
Actionneurs
Gradateur – Triac
Pour ajuster le courant à injecter vers le chauffe-eau ou un chauffage, on utilise un gradateur de chez RobotDyn composé d’un Triac et d’un système de détection du passage à zéro de la tension. Il existe 2 modèles :
- gradateur 16A ou 24A
- gradateur 40A avec ventilateur
et sont disponibles chez Aliexpress.
Attention, le refroidisseur d’origine du Triac (modèle 16 ou 24A) est largement sous-dimensionné sachant qu’il devra fonctionner pendant plusieurs heures. Remplacez-le par un plus grand en dessoudant et déplaçant le Triac. Pensez à raccorder le refroidisseur au fil de terre pour la sécurité.
Pour en savoir plus : https://f1atb.fr/triac-gradateur-pour-routeur-photovoltaique/
Relais
Ce projet permet l’ajout de relais sur les GPIOs libres de votre choix pour commander un ou plusieurs dispositifs suivant l’état de consommation ou injection de puissance au niveau de la maison. Sur le schéma plus haut, ils sont en GPIO6 et GPIO7.
Vous pouvez connecter un relais solide (SSR) ou un relais mécanique. Il en existe de nombreux de 10, 25 ou 40A. Ils doivent être commandables en 3.3V.
Mesure de Température
En option, on peut rajouter un capteur de température, pour adapter le fonctionnement du routeur. C’est un DS18B20, capteur de température étanche qui peut être positionné en extérieur ou même dans l’eau d’une piscine. Trois fils en sortie sont à câbler :
- noir : relié à la masse Gnd de l’ESP32
- rouge : relié au 3.3V
- jaune : relié au GPIO13
Une résistance de 4700 Ω 1/4 ou 1/8 W est à relier entre les fils rouge et jaune.
Architecture Multi Routeurs
Le système peut s’éclater en différents modules pour s’adapter à des distances élevées entre le disjoncteur et les équipements à alimenter. Un ESP32 est en charge de la mesure suivant l’un des 4 modes décrit plus haut et d’autres ESP32 servent de routeurs pour piloter différents équipements dans la maison. De simples relais pilotables par Wifi peuvent également être contrôlés.
On installe le même logiciel (même version) sur tous les ESP, ensuite ils communiquent entre eux par Wifi, pour obtenir les valeurs de puissances de la part de celui en charge de la mesure.
Présentation du routeur RMS en vidéo
Page Web
Le code installé sur l’ESP32 comprend un serveur Web qui permet d’afficher sur une page, les différentes mesures ainsi que l’historique des puissances observées. Il suffit de rentrer l’adresse IP ou le ‘hostname.local ‘ de l’ESP32 dans le champ d’adresse de votre navigateur web.
Page principale – Accueil
En haut, une zone de menus pour choisir la page.
En dessous, l’heure (de France) fournie par le réseau.
Un tableau donne différentes valeurs mesurées ou calculées :
- la puissance active Pw en Watt. C’est elle que vous payez lorsque vous soutirez,
- la puissance apparente en VA, produit Ueff*Ieff,
- l’énergie active soutirée depuis 0h en Wh
- l’énergie active totale en Wh
Dans le cas d’un capteur d’entrée type UxIx2, il y a les mêmes données pour la deuxième sonde, en général la sortie du Triac qui alimente le chauffe-eau.
Un deuxième tableau, donne l’état courant des actionneurs. Ici, l’ouverture du Triac à 65% du temps. La régulation est en cours pour ajuster la puissance consommée/injectée de la maison autour de 0W.
Un premier graphe donne la puissance active en rouge et la puissance apparente en bleu vert durant les 10 dernières minutes. On remarque que durant les phases de régulation, la puissance apparente est très importante et chahutée. C’est un comportement normal. Durant une demi-sinusoïde de 10ms, on consomme et on injecte de la puissance pour avoir un bilan nul de puissance active. Cela se traduit par de la puissance apparente élevée. Il n’y a pas de somme algébrique signée, c’est une somme de carrés. Voir la vidéo sur les unités électriques https://youtu.be/xHhURisycmA
Un deuxième graphe, dans le cas UxIx2, donne l’historique durant les 10 dernières minutes de l’énergie ayant traversé la deuxième sonde, ici pour alimenter le chauffe-eau.
Si un capteur de température DS18B20 est connecté sur le GPIO13, on retrouve en page d’accueil la température mesurée qui sert au contrôle des actions si besoin ainsi que son historique sur 10mn.
Plus bas sur la page, deux autres graphes donnent la puissance active sur 48H et l’énergie quotidienne (Soutirée-Injectée) en Wh sur un an. Ce dernier est stocké en mémoire ROM de l’ESP32 pour ne pas être perdu en cas de coupure de courant.
Page données brutes
Cette page regroupe des données brutes de mesures collectées par le système. Cela dépend du capteur de mesure en entrée.
Avec un capteur UxI, le graphe en rouge et vert donne la forme de la tension et du courant sur une période de 20ms. C’est le résultat de la mesure par l’ESP des entrées analogiques.
Avec un Linky, un premier tableau, donne les principales valeurs pouvant vous intéresser pour le suivi de votre consommation. Il donne, par exemple, les pointes de consommation et d’injection des derniers jours. Ce tableau est plus fourni en triphasé, il donne certaines valeurs par phase.
Un deuxième tableau est la recopie du dernier message série reçu du Linky. Se reporter à la documentation d’Enedis, pour décoder le message.
Avec un capteur UxIx2 on affiche le contenu des mesures du module JSY-MK-194T.
- les données de tension, courant, puissance, énergie et facteur de puissance (cosinus φ) à l’entrée de la maison
- les mêmes données en sortie du Triac vers le chauffe-eau.
- La fréquence du réseau
Avec l’Enphae Envoye-S Meter’ on a les tensions, courants, puissances etc..
Pour une configuration de firmware V5 la connexion à la passerelle est directe. Pour une passerelle V7, il faut s’assurer que l’on a obtenu le droit d’Enphase de collecter les données directement sur l’Envoye-S Meter’.
Un peu choquant quand on a le système installé chez soi.
En effet à partir de la version V7 du logiciel dans la passerelle Enphase, il faut faire une demande auprès d’Enphase sur 2 serveurs aux US pour obtenir un identifiant (Session Id) et un jeton d’accès (Token) qui vous permettront de lire les données pendant une durée limité.
Toute l’opération se passe automatiquement, le logiciel dans l’ESP32 s’en charge. Les 2 réponses OK montrent que cela s’est bien passé.
En cas de mesures par un ESP32 distant, ce sont les données distantes représentées ici.
Un dernier tableau, fourni des informations sur l’ESP32, pour suivre son fonctionnement. En particulier on surveille le niveau du WIFI afin qu’il ne passe pas en dessous des -80 dBm.
Le nombre d’interruptions durant 15ms permet de tester la présence du signal Zc (Zero Crossing) en provenance du gradateur toute les 10ms. Le premier chiffre donne le nombre traité 1 ou 2. Le deuxième nombre entre 1 et 4 correspond aux interruptions reçues. L’ESP32 est très chatouilleux sur les interruptions, il en voit plus que de réalité. Un filtrage logiciel rejette les interruptions moins de 2ms après la première.
Page paramètres
Une page est dédiée au paramétrage du système. Il y a de légères variantes suivant le type de capteur d’entrée.
En premier, définir le capteur de mesure : UxI, UxIx2, Linky, Envoy ou Externe.
Il est possible de personnaliser le routeur et les données en attribuant un nom.
Si vous avez un contrat « Tempo », vous pouvez demander l’affichage de la couleur du jour et du lendemain.
L’adresse IP de l’ESP32 est définie soit :
- par votre box internet. Cochez la case DHCP
- par vous-même en choisissant une valeur hors de la plage DHCP de votre box et en remplissant les champs passerelle, masque et DNS
Si vous souhaitez envoyer des données à Home Assistant ou Domoticz via un broker MQTT (par exemple Mosquitto), mettez une période de répétition autre 0 et remplissez les champs. Pour Home Assistant, mettez le Prefix ‘homeassistant’ La découverte des entités se fera automatiquement. Vous retrouverez toutes les données importantes, tension, puissance et même la température si vous avez installé un capteur DS18B20 ou l’option tarifaire si vous avez un Linky.
Page actions
Cette page permet de configurer les actionneurs et de définir un planning de routage. Elle offre une grande flexibilité de configuration pour s’adapter aux divers besoins.
La première des actions est réservée au pilotage du Triac. Cocher la case pour l’activer. En cliquant sur + ou – on peut ajouter ou enlever des plages horaires. En déplaçant la souris horizontalement, on peut modifier les heures. Pour une plage horaire donnée, il y a 3 types d’action possible. Cliquez sur l’option choisi :
- Triac forcé à Off (zone bleue). Pour tout arrêter
- Triac forcé à On (100%) (zone rouge). Pour une mise en route de nuit d’un chauffe-eau par exemple
- Triac ouvert entre 0 et 100% si Pw (puissance active en entrée de maison) < Seuil à définir, Off si supérieure au Seuil. Seuil en général à 0. (zone jaune foncé)). Mode normal de régulation.
Si votre ESP32 a un capteur de température DS18B20 connecté au GPIO13, il est possible de conditionner le passage à On (zone rouge) ou la régulation (zone jaune foncé) à une température ou une fourchette de températures (zone jaune clair) . Ne rien mettre si l’on ne souhaite pas considérer la température.
Si vous avez sélectionnez l’option Tempo ou vous êtes connecté à un Linky, vous pouvez conditionner la mise en route du Triac ou des relais à l’option tarifaire en cours.
Toutes les 200 ms, le logiciel augmente ou diminue la durée de conduction du Triac en comparant la puissance mesurée Pw au seuil fixé. Cela permet après plusieurs mesures de s’approcher de l’équilibre pour avoir une consommation/injection au niveau de la maison proche du Seuil (en général 0W) que l’on a fixé. Quand on augmente de 10% la durée d’ouverture, l’effet ne sera pas le même si vous avez une charge de 500W max connectée ou une charge de 3000W. Un curseur permet d’augmenter ou de réduire le gain de l’asservissement ou la réactivité de l’ensemble. En regardant l’historique de 10mn, on voit si la réaction à toute variation de consommation est lente ou trop rapide, engendrant une oscillation de la puissance active (courbe rouge).
Les autres actions permettent de piloter des relais branchés sur les sorties GPIO disponibles (sauf les GPIO32, GPIO33, GPIO35) ou de piloter un relais distant comme le SonOff Mini R2 https://f1atb.fr/sonoff-mini-installer-son-firmware-simplement-par-le-wifi/
Il faut remplir les différents champs :
- Host: mettre « localhost » sans les « » si le relais est connecté à cet ESP32 ou l’adresse IP du relais distant
- Port: en général 80 pour une communication suivant le protocole http
- On : pour un relais local mettre « gpio=17&out=1 » si l’on souhaite mettre à 1 la sortie GPIO 17. Pour un relais externe distant, mettre la commande demandée par le constructeur
- Off: pour un relais local mettre « gpio=17&out=0&init=0 » si l’on souhaite mettre à 0 la sortie GPIO 17 et l’inialiser à 0 à la mise en route
- Répet: répétition périodique en s si besoin de la commande. Avec 0 la commande est envoyée une seule fois au franchissement du seuil.
Pour chaque plage horaire, il y a 4 types d’action de routage :
- Pas de contrôle: il ne se passe rien.
- Off : on force l’état Off du relais
- On: on force l’état On du relais
- Pw< et Pw> : si la puissance active est inférieure à un seuil, le relais passe à On. Si la puissance active est supérieure à un autre seuil, le relais passe à Off. Attention, il faut que le seuil(off) – seuil(on) soit supérieur à la consommation de l’équipement connecté pour éviter un risque d’oscillation On/Off.
De même que pour le Triac, on peut conditionner l’action On à une température ou fourchette de températures.
Chaque fois que vous sauvegardez, une nouvelle action vierge est proposée. Pour enlever une action, videz les champs.
Contrôle Externe des GPIOs
Pour des configurations associées à de la domotique, il est possible de piloter à distance les GPIOs libres. Pour bien choisir le GPIO, il y a un très bon article ici: https://www.upesy.fr/blogs/tutorials/esp32-pinout-reference-gpio-pins-ultimate-guide
La commande à passer est de la forme : http://<ip de l’ESP32>/SetGPIO?gpio=<numéro du GPIO>&out=0 ou 1;
Exemple: http://192.168.123/SetGPIO?gpio=18&out=1
Remarque CACSI
Attention, si vous avez signé un CACSI (Convention d’Autoconsommation Sans Injection), votre système interdit les injections de puissance sur le réseau public. Cela se traduit à un bridage par moment pour ne pas avoir de valeur de puissance négative (=injection) à l’entrée de la maison.
Il est impératif dans ce cas avec CACSI, d’utiliser le routeur avec un seuil de réglage des W au-dessus de zéro, par exemple la consommation talon de votre maison : 200W. Si vous passez en dessous de ce seuil et à condition que le système qui bride la sortie d’énergie vers ENEDIS ne soit pas encore actif, les W commenceront à être envoyés à votre chauffe-eau ou tout autre dispositif.
Sauvegarde
Lorsque l’on apporte des modifications à ces paramètres. Il ne faut pas oublier de les sauvegarder dans la mémoire ROM de l’ESP32 puis faire un ESP32 Reset pour que le système soit relancé avec les nouveaux paramètres.
Montage
Le système le plus simple à monter est le capteur UxIx2. Avec les différents modules utilisés, il n’y a pas de soudure ou presque avec l’éventuel changement du Triac.
Les composants sont principalement achetés sur Aliexpress en chine. La merveille d’ESP32 est de design chinois. Cela fonctionne très bien, vérifiez simplement que le mode d’expédition proposé vous assure une livraison dans les 10 à 30 jours à venir. Parfois en payant 1 euro de plus, on arrive à accélérer l’envoi.
Plus de détails sont fournis dans les articles du blog dédiés aux différents capteurs de mesure.
Des exemples de réalisation sont donnés ici.
Installation avec un Contacteur Jour/Nuit

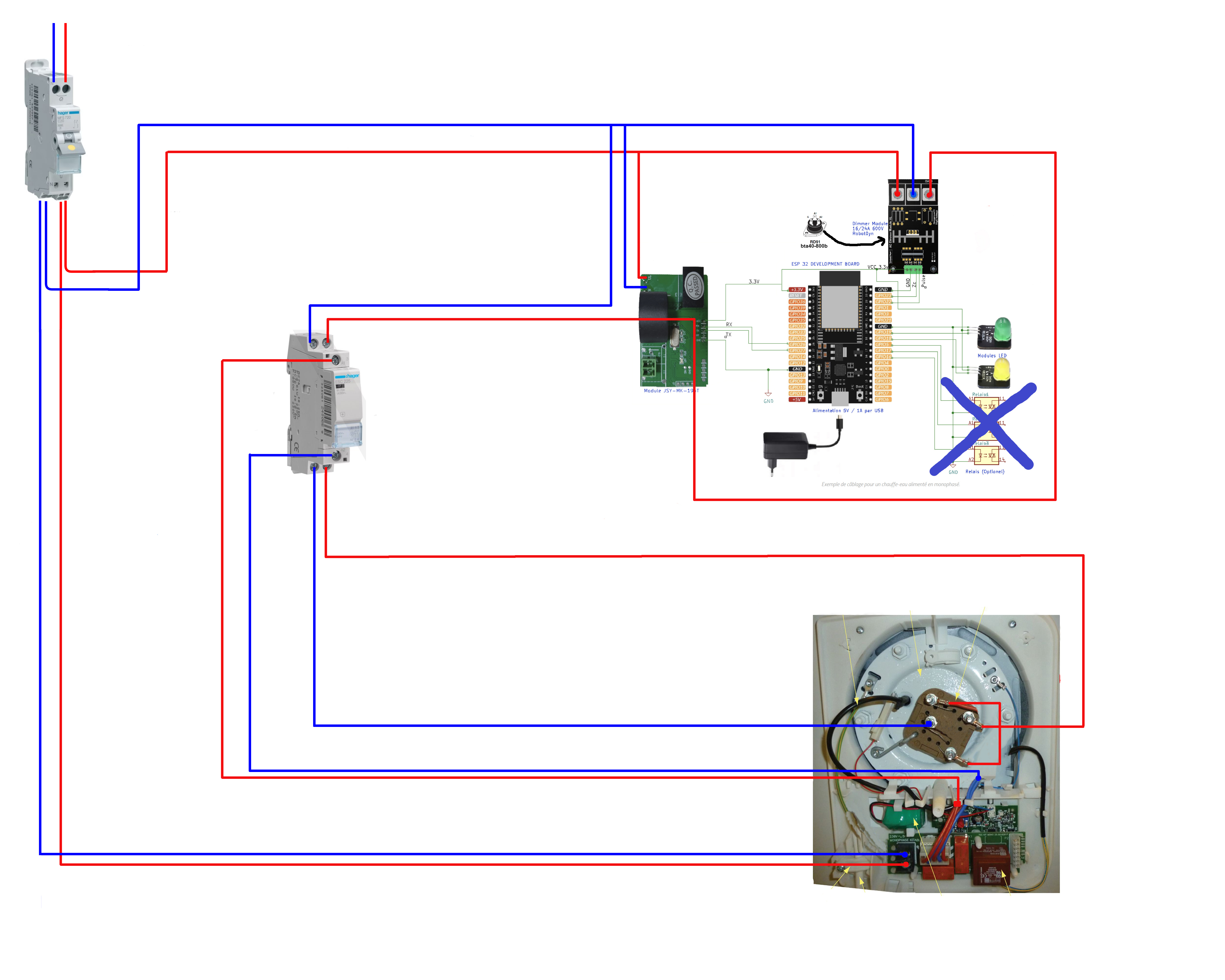

Dans ce schéma , on garde le contacteur Jour/Nuit et on installe en parallèle le routeur.
Remarque: le routeur ne coupe pas le neutre mais la phase uniquement.
Longue distance
Pour ceux qui sont sur un grand terrain avec le Linky loin du routeur WIFI, l’utilisation d’un ESP32 avec une antenne déportée permet de doubler la portée du WIFI. On peut typiquement faire du 50m, là où votre smartphone ne captera plus le Wifi.
On l’achète chez Aliexpress (module ESP32 Wroom 32U) : https://fr.aliexpress.com/item/1005005306335907.html
La sortie antenne sur connecteur SMA permet d’y rajouter une rallonge coaxiale pour placer l’antenne dans un endroit dégagé.
Code Source
L’ensemble du code est écrit en utilisant l’IDE Arduino. C’est le même code quelle que soit la configuration modulaire choisie et quel que soit le capteur de mesure. Il est injecté dans un premier temps par la liaison série, puis une fois en place, on peut le modifier si besoin par le Wifi Si vous n’êtes pas familier de l’IDE Arduino, voir les détails ici. Il faut, dans les préférences de l’IDE, faire appel au gestionnaire de carte de « Espressif » qui développe l’ESP32. Allez dans Fichier / Préférences et mettez l’adresse : https://dl.espressif.com/dl/package_esp32_index.json
Le code source est disponible ici:
Dézipper l’ensemble et ouvrez dans l’IDE Arduino (version 2.xx) le fichier Solar_Router_V7_03_RMS.ino.
Vérifiez que vous avez les bibliothèques installées sur votre IDE Arduino :
- RemoteDebug
- PubSubClient
- OneWire
- DallasTemperature
- ArduinoJson
- UrlEncode
Ensuite vous devez compiler le logiciel en précisant à l’IDE Arduino que vous avez une carte ESP32.
Sélectionner la carte ESP32 Dev Module ainsi que le port de COM de Windows sur lequel est branchée la carte par le port série puis lancez la compilation et le téléchargement. Avec certaines cartes, si le téléversement du code dans l’ESP32 ne se fait pas, il faut presser sur le bouton boot au début de la tentative de téléversement.
Historique des versions V5.x , V6.x , V7.x
- version V5.01_RMS corrige un bug sur le traitement des températures avec le Triac
- version V5.02_RMS met à jour le numéro de version et la couleur du tarif Tempo bleu
- version V5.10_RMS rajoute la possibilité de se connecter à une passerelle Enphase – Envoy-S metered – firmware V5. Compléments pour le traitement des caractères speciaux % # dans les mots de passe.
- version V6.00_RMS
- Corrige un bug sur le nom du capteur de température et retire les mauvaises mesure de température
- Introduit la source Smart Gateways (en phase de test) des compteurs belge, holladais etc.
- Introduit la source Shelly Em
- Introduit un code tarifaire numérique en plus de LTARF dans les messages MQTT si Linky
- Encode les URL vers Enphase pour passer les mots de passe
- version V6.01_RMS
- Recadre la courbe des températures sur 48h
- Affiche les valeurs des courbes suivant la postion du curseur en X
- Corrige un bug d’ocillation d’un relais externe pendant 1mn au début de l’action
- version V6.02_RMS
- Corrige un bug pour le Shelly en triphasé et en injection
- version V7.00_RMS
- Affiche la couleur du jour de la tarification Tempo et permet sa prise en compte dans les actions
- version V7.01_RMS
- Corrige un bug sur l’affichage de l’energie quotidienne dans le cas ESP externe
- version V7.02_RMS
- Prend en compe les caratères non alphabétiques dans le mot de passe réseau
- version V7.03_RMS
- Corrige un bug d’accès wifi vers Envoy et EDF
Mise à jour des anciennes versions
Dans le cas d’une mise à jour des anciennes versions V3.04_UxI ou V3.11_Linky, V4, V5, V6 vers la V7, notez bien sur une feuille de papier les paramètres et réglages. La nouvelle version V7, virginise la mémoire ROM au premier lancement. Il faudra faire comme un premier lancement en se connectant au point d’accès Wifi.
De plus votre box internet risque d’attribuer à l’ESP une nouvelle adresse IP. Si vous faites la mise à jour par le câble USB, pas de souci, le Moniteur Série, au lancement vous donne l’adresse IP qui a été attribuée. Si vous faites la mise à jour par OTA (bien pratique quand l’ESP est loin de votre PC), c’est au niveau de votre box internet que vous allez trouver l’adresse IP attribuée par elle. Ou bien sur votre téléphone vous avez une application comme Fing qui vous liste toutes les machines connectées au réseau et vous y trouverez la nouvelle adresse IP de l’ESP. Par la suite vous pouvez forcer l’adresse IP précédente dans la page paramètres.

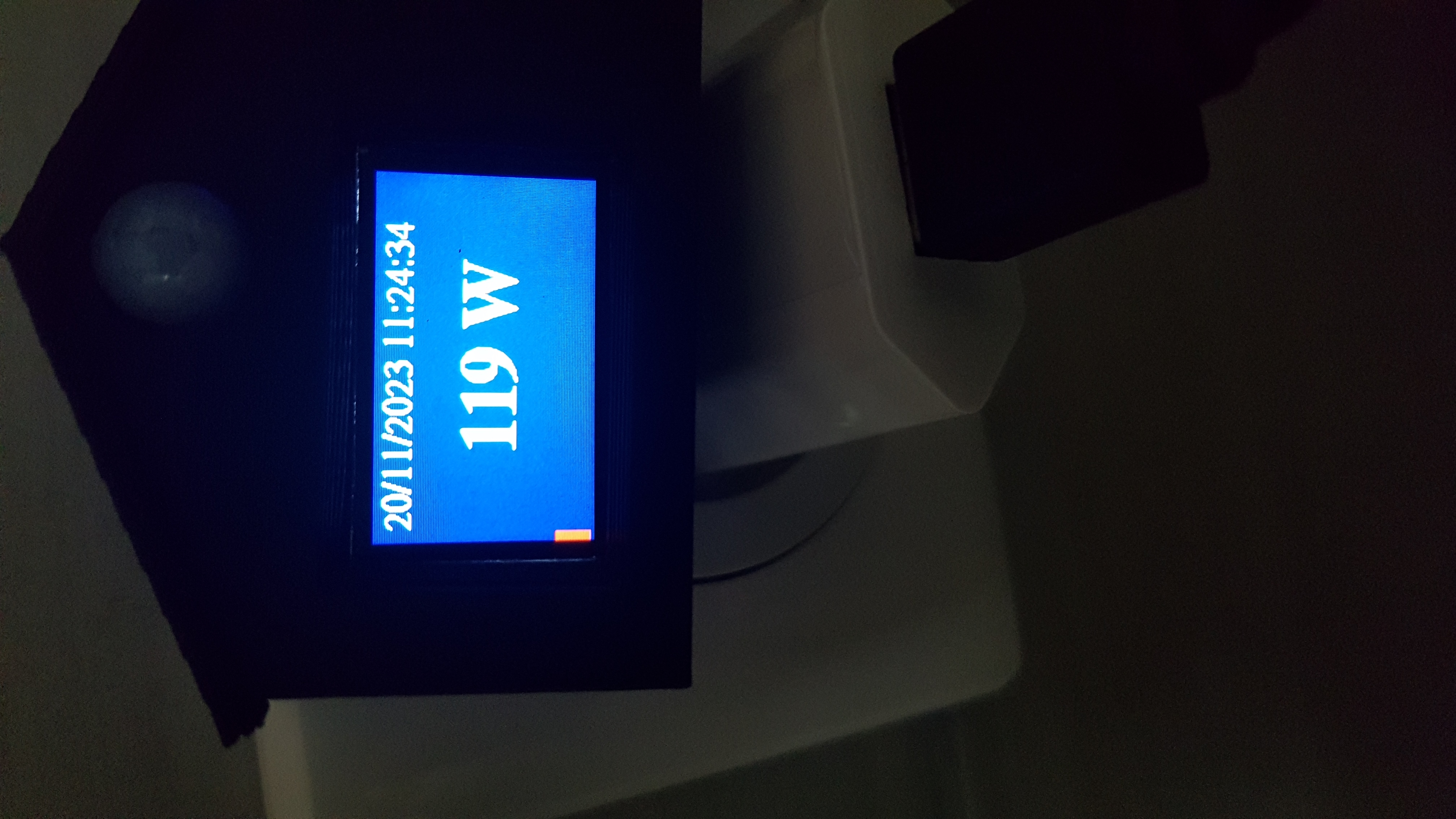

Si vous utilisez également l’affichage distant de la « maisonnette », pensez à mettre à jour le logiciel :
https://f1atb.fr/affichage-a-distance-consommation-ou-surproduction-electrique/
Moniteur Série
Après une opération de téléchargement, ouvrez le moniteur série de l’Arduino en allant sur le menu Outils. Vérifiez à droite de la fenêtre qui s’est ouverte que vous êtes à 115200 baud. L’ESP32 vous fournira de nombreuses informations comme l’adresse IP qu’on lui a attribuée etc.
Premier lancement du programme
Au premier lancement du programme dans l’ESP32, le logiciel ne connaît pas le nom et le mot de passe de votre réseau Wifi à la maison. Il va créer son propre Wifi en passant en mode point d’accès pour que vous vous y connectiez. Sur votre Smartphone (deconnectez votre accès mobile) ou PC portable, regardez la liste des WiFi disponibles. Connectez-vous à celui qui porte le nom ESP-RMS….., il n’y a pas de mot de passe.
Ouvrez un navigateur web et rentrez l’adresse 192.168.4.1 qui correspond à l’ESP32. Il va vous renvoyer une page vous demandant le nom du WiFi de la maison auquel se connecter à l’avenir et le mot de passe.
Votre box internet va attribuer à l’ESP32 une adresse IP sur votre réseau maison.
Reconnectez vous au Wifi de la maison avec votre smartphone ou PC. Rentrez l’adresse IP attribuée à l’ESP32 dans un navigateur Web.
Adresse IP Fixe
Si vous souhaitez fixer vous-même l’adresse IP, allez faire un tour auprès de votre box à la rubrique réseau / DHCP, vous trouverez le champ des adresses dynamiques. Par exemple, souvent les Livebox d’Orange attribuent des adresses dynamiques DHCP entre 192.168.1.10 et 192.168.1.150. Il vous reste alors un champ libre pour attribuer vos propres adresses entre 192.168.1.151 et 192.168.1.253. Fréquemment, les .254 et .255 sont réservés à autre chose. Vous pouvez ainsi donner comme adresse 192.168.1.200 à l’ESP32 si aucune autre machine sur le réseau occupe déjà cette adresse. Ce forçage de l’adresse IP, se fait dans la page « Paramètres » de l’ESP32.
IP Address gateway correspond à l’adresse IP de votre box. C’est elle qui fait la passerelle (gateway) avec le monde extérieur. Chez Orange, c’est en général 192.168.1.1. Chez Free, c’est plutôt 192.168.0.254. Les trois premiers chiffres 192.168.0 ou 192.168.1 doivent être les mêmes pour la box et votre ESP.
Clignotement des LEDs
Les 2 LEDs clignotent en phase toutes les 300ms. L’ESP32 cherche à se connecter au WIFI de la maison que vous lui avez défini.
Les 2 LEDS clignotent en opposition de phase. L’ESP32 ne trouve pas le WIFI, il est en mode Point d’Accès. (AP) en créant son propre réseau . Ouvrez votre smartphone et connectez-vous comme pour un premier lancement de programme.
La LED jaune clignote toutes les 2s environ. C’est bon signe, l’ESP32 reçoit des mesures de tension, puissance etc.
La LED verte clignote, le Triac est ouvert. Plus elle clignote, plus l’ouverture est importante.
Arduino OTA
Le code inclut la possibilité de le mettre à jour non pas par la liaison série entre le PC et l’ESP mais via le Wifi. C’est la fonction Arduino OTA (On The Air). Dans l’IDE Arduino, allez à Outils/Port/Réseau Port vous y trouverez mentionné la carte ESP32 du routeur. Sélectionnez là et le téléchargement se fera via le Wifi et non plus le port série. L’IDE Arduino vous demande un mot de passe lors de la compilation. Répondez n’importe quoi, 1 lettre minimum. Cette fonctionnalité est bien utile, une fois le routeur implanté probablement loin de votre PC.
Remarques
Si vous regardez les premières lignes du programme (Solar_Router_V7_02_RMS.ino), il y a 2 constantes :
#define HOSTNAME « RMS-ESP32-«
#define CLE_Rom_Init 702567807
La première définie le début du nom de votre ESP sur le réseau, le deuxième est une clé qui permet de tester si le programme a déjà tourné. Au premier lancement, l’ESP ayant peu de chance de trouver cette clé en mémoire, la mémoire de stockage en ROM est virginisée. Par la suite, elle contiendra cette clé et tous les paramètres de configuration et l’état des compteurs d’énergie en Wh chaque jour à 0h. Si vous voulez, virginiser à nouveau la mémoire, changez la clé. Attention, votre ESP32 repartira en mode point d’accès, puis une fois le réseau WiFi connu, il aura une adresse IP obtenue par la box internet (DHCP).
Debug en ligne
Si vous êtes branché par le port série à l’ESP32, les messages de debug sous la forme Serial.print(…) ou Serial.println() sont disponibles sur le moniteur de l’IDE Arduino à 115200 bauds.
Si vous êtes branché uniquement en Wifi, le debugger de Joao Lopes est implanté dans le logiciel. Il est accessible par le navigateur web. Téléchargez le code ici: https://github.com/JoaoLopesF/RemoteDebugApp , décompressez le zip dans un dossier quelconque et cliquez sur index.html. Rentrez l’adresse IP de l’ESP32 pour obtenir les messages Debug.print() ou Debug.println(…) .
Bugs Soft
Attention, si vous n’arrivez pas à communiquer entre votre PC et l’ESP32, c’est qu’il vous manque le driver pour l’interface USB. En général, c’est le CP2102 qui se trouve sur la carte ESP32. Pour plus d’explications, allez sur la page : https://f1atb.fr/programmation-de-lesp32-application-au-routeur-photovoltaique/
Sur certaines configurations, lors de la compilation, il y a une erreur de librairie inexistante :…..include <hwcrypto/sha.h>
Avec un éditeur de texte, ouvrez le fichier dans vos bibliothèques Arduino C:/Users/Utilisateur/Documents/Arduino/libraries/RemoteDebug/src/utility/Websockets.cpp
Le début de l’adresse peut changer suivant l’utilisateur. Retrouvez le dossier Arduino pour localiser le fichier dans les sous-dossiers.
A la ligne 42, remplacez :
#include <hwcrypto/sha.h>
par
#include <esp32/sha.h>
Ne me demandez pas pourquoi, sur mon PC de bureau, je n’ai pas besoin de faire cette modification, sur mon PC portable, j’ai besoin.
Bug matériel
Dans de rare cas, l’horloge interne de l’ESP32 ne démarre pas. Pour vérifier qu’elle tourne correctement, sur la page d’accueil vous devez avoir l’heure. Un peu plus d’explication ici : https://f1atb.fr/programmation-de-lesp32-application-au-routeur-photovoltaique/
Comparaison des capteurs de mesure
Pour vous aider dans votre choix du capteur de mesure en entrée, voici un tableau donnant les + et les -.
| Capteur | Période échantillonnage | + | – |
|---|---|---|---|
| UxI | 40 ms | Échantillonnage rapide permettant une grande réactivité en cas de changement de la consommation | Du câblage de différents composants, difficile pour les non-électroniciens |
| Linky | 2 s | Même mesures qu’Enedis | Un peu de câblages et ligne à tirer depuis le compteur. Échantillonnage lent : 2s |
| UxIx2 | 400 ms | Très simple à câbler. Zéro soudure. Échantillonnage correct. Deuxième canal de mesure | Légèrement plus cher que les autres solutions. |
| Envoy-S | 400ms | Peu de câblage. Echantillonnage correct. | Limité au produit Enphase firmware V5 et V7 |
| Shelly | 400ms | Peu de câblage. Echantillonnage correct. Monophasé ou Triphasé | |
| Externe | 2 s | Permet de déporter le routeur près du dispositif à piloter. | Nécessite un ESP32 avec un des 5 capteurs cité plus haut pour mesurer les puissances. |
Visualisation à distance
Certaines des données peuvent être affiché à distance sur un mini écran qui s’allume au passage d’une personne. Les détails de la construction sont disponibles ici : https://f1atb.fr/affichage-a-distance-consommation-ou-surproduction-electrique/
Si vous changez de version de routeur, il faut mettre à jour le logiciel de l’affichage distant.
Evolutions demandées
Nombreuses sont les demandes d’évolutions du routeur. Ci dessous une récapitulation des principales.
| Sujet | Description | Status |
|---|---|---|
| Bouton Marche Forcée | Forcer le Triac à On pendant 2h par exemple | |
| Tempo | Afficher la couleur du jour et jour+1 des abonnements Tempo | Réalisé dans la version 7 |
| Actions avec Tempo | Conditionner l’exécution d’actions à la couleur Tempo du Jour | Réalisé dans la version 7 |
| Train de 1/2 sinusoïdes | Proposer un mode permettant, au lieu de hacher la sinusoide de tension, l’envoi de trains de demi-sinusoïde toutes les secondes | En cours de développement |
| Source MQTT | Intégrer un message via MQTT comme source de mesure de la puissance | |
| Evolutions Maisonnette | Afficher Tempo et ouverture du Triac dans l »affichage distant (Maisonnette) | Affichage Tempo à partir version 7 |
| Shelly login | Possibilité de renseigner le login et mot de passe du shelly | Ne dispose pas de Shelly actuellement pour tester. |
| Activer Actions à distance | Possibilité d’activer / désactiver le routeur solaire (surtout le triac) à distance via un système de domotique (soit via une API, une requête HTTP ou MQTT) ou même de le forcer à ON. | |
| Source ECU-C | Intégrer l’ECU-C d’AP System comme source de mesure de la puissance | |
| Multi Triacs | Rajouter des Triacs pour différentes charges. | |
| Echange température | Pouvoir echanger d’un ESP vers l’autre, la température, comme les puissances. | |
| MQTT triphasé | Envoyer le détail des puissances des 3 phases | |
| Source SmartG | Pour les compteurs belges. | En développement. Recherche testeurs. |
Sécurité
En travaillant sur ce projet en 230V, vous acceptez d’assumer la responsabilité de votre propre sécurité et de prendre toutes les précautions nécessaires pour éviter les accidents électriques.
Responsabilité
Articles sur le photovoltaïque
- Routeur photovoltaïque V12 – Affichage et paramétrage
- Routeur Photovoltaïque – Raccordement à un chauffe-eau
- Routeur Photovoltaïque – Installation rapide du logiciel
- Routeur photovoltaïque piloté via MQTT
- Capteur SmartGateways / Siconia pour routeur photovoltaïque
- Routeur photovoltaïque – Modes de régulation
- Routeur photovoltaïque – Affichage et paramétrage
- Routeur photovoltaïque – Réalisation matérielle
- Réalisation d’un Routeur photovoltaïque Multi-Sources Multi-Modes et Modulaire
- Routeur photovoltaïque – Installation manuelle du logiciel
- Capteur Shelly Em™ – Shelly Pro Em™ pour routeur photovoltaïque
- Exemples Montage Routeur Photovoltaïque F1ATB
- Capteur Enphase – Envoy-S Metered™ pour routeur photovoltaïque
- Routeur photovoltaïque simple à réaliser
- Capteur UxIx2 ou UxIx3 pour routeur photovoltaïque
- Triacs gradateurs pour routeur photovoltaïque
- Capteur Linky pour routeur photovoltaïque
- Capteur UxI pour routeur photovoltaïque
- Programmation de l’ESP32 – Application au routeur Photovoltaïque
- Chauffer votre piscine avec l’excédent d’énergie Photovoltaïque
- U x I : Routeur Solaire pour gérer la surproduction photovoltaïque (DIY)
- Panneaux Photovoltaïques Intégrés Au Bâti (IAB) d’un abri voiture
- Réalisez un Routeur Solaire avec un Linky (DIY)
- Câblage de panneaux Photovoltaïques à des Micro-Onduleurs en Autoconsommation (DIY)
- Démarches Administratives pour le Photovoltaïque
- Affichage à distance consommation ou surproduction électrique
- Réalisez un Routeur Solaire pour gérer la surproduction
- Câblage de panneaux Photovoltaïques à un onduleur en Autoconsommation (DIY)
- Panneaux Photovoltaïques Intégrés Au Bâti (IAB)
- Routeur Solaire. Mesure de Puissance avec un ESP32
Bonjour,
J’ai découvert avec plaisir votre projet. Je rencontre un problème au moment de la compilation de la version 5. Voici le message d’erreur. Compilation error: invalid conversion from ‘int’ to ‘const esp_task_wdt_config_t*’ [-fpermissive]. Je suis certain du fonctionnement de ma carte ESP 32.
Auriez-vous une idée ?
Merci
salut André! donc petite question j’ai un problème. j’ai 3000 w de photovoltaïque en cour le triac m’ouvre que 560 w maximum. quand je vais dans action seuil je laisse à zéro. ouvre max 100 % le triac ne s’ouvre pas. il s’ouvre à partir de 62 % mais j’ai que 560 w si j’augmente ou je diminue ça descend. donc je ne dépasse pas les 560 maximum. j’ai mis un le triac bta40-800B avec un gros radiateur de 15 cm par 5 x 3. de quoi ça peut-il venir? merci à toi
voici limage https://imgur.com/ChShYrB
3000-560=2440. Vous avez 2440w de consommation en cours dans la maison. Regardez la première courbe rouge. Elle doit être autour de zéro si vous avez bien positionnez le seuil à Zéro.
pourtant juste le talon de la maison qui fonctionnait et de 200 watts. j’ai coupé le ballon d’eau chaude car il est branché sur arsun routeur. et même quand mon chauffe-eau chauffait il y avait un surplus de 2000 w. je suis toujours resté bloqué à 560 maxi avec le triac. j’ai fait plein de tests aujourd’hui je comprends pas. j’ai commandé le même triac d’origine. j’attends de le recevoir sans le modifier pour voir si cela fait pareil 🤣😂 a toute alain
mon réglage est comme ceci https://imgur.com/UNehLoS
si je monte plus de 90% ou 100 % ca coupe puis démarre pas lol
j’ai mis sèche cheveux 2000watt quand je change a 90% il monte en puissance des qu’il arrive a 90% sa coupe net 🙂
en ce moment mais plus de soleil https://imgur.com/lXMDp3s
Avez vous Zc égal à 1/1 1/2 2/2 2/3 ou 2/4
Bonjour,
J’ai le même soucis avec le même triac que j’ai ressoudé , peut être avons nous inversé les fiches sur le triac ( anode) excepté la porte .
Pour relancer je reset l’esp32
Et vous ?
Avez vous Zc égal à 1/1 1/2 2/2 2/3 ou 2/4
cc andré j’ai 0/0
Bonsoir André
Comment savoir pour le Zc , rien d’indiqué sur le TRIAC ?
moi j’ai 0/0 https://imgur.com/pLWoxOX
j’avais mis rx tx inverser j’ai des valeurs quand je mes comme indiqué j’ ai plus de valeur conso /injecté .
puis les deux files alimentation triac phase /neutre inversé sa fonctionne l’autre sens triac ouvre pas ?
En dernière ligne de la page brute, vous avez le nombre d’interruptions reçues par le signal Zc en 15ms.
André peux tu me contacté sur Messenger ? Alain Gribouille
merci a toi 🙂
Peu pas. A l’étranger, peu d’accès.
J’ai trouvé
et bien cela change régulièrement 1/1 1/2 2/2 2/3
moi sa bouge pas
Pas la peine de bouger. Il faut supérieur à zéro.
moi il reste a zéro
moi reste a zéro que faut il faire ? https://imgur.com/pLWoxOX
Parfait les interruptions Zc toutes les 10ms arrivent
moi reste a zéro que faut il faire ? https://imgur.com/pLWoxOX
jai le Routeur Version : 5.10_RMS
Votre gradateur n’est pas branché correctement au 230v
re bonjour André , quand je mais ouverture max 100% plus de courant sur le triac .quand je mets 88 il s’ouvre des que je dépasse 89 il saccade 90 il coupe ,le triac ne dépasse pas 600w mon sèche cheveux 2000w
1er photo régler a 89 ouverture il ne dépasse pas 600w
https://imgur.com/9GXGBaY
2eme photo régler a 90 il coupe
https://imgur.com/r9V0cZp
je comprend pas pourquoi il ne veux pas dépassé 600w le triac ?
merci de ton aide 🙂 pseudo messenger Alain Gribouille si tu veux me contacter merci André
Avez vous dans la page données brutes le nombre d’interruptions Zc durant 15ms supérieur à 0?
Bonsoir,
Afin de connaitre l’état On/Off d’un relais distant en un coup d’œil sur le boitier du routeur, je souhaiterais modifier légèrement le séquencement des leds. Est-ce qu’il y a dans votre programme une variable, ou un moyen simple de savoir si le relais est activé ou non ? Mon relais est lié à la première action de routage dans le planning.
Cdlt,
De mémoire Actif(1).on=true
Bonsoir,
j’ai fait le montage UxI2.
J’ai un souci de mesure d’ampérage et du coup de puissance.
La valeur de l’ampérage correspond à 50% de la valeur réelle.
Est ce qu’il y a une calibration à faire ou peut-on ajuster directement dans le code?
Il n’y a pas de calibrage en UxIx2. Je ne comprends pas pourquoi la moitié du courant.
cc André oui quand triac ouvert j’ai bien zc qui bouge 1/1 2/2 je comprend pas pourquoi sa déconne lol ?
Bonjour,
Y a t il dans vos cartons un projet avec une installation UxI en triphasé avec sondes amperemetriques?
Merci – tres bon site !
Pour l’instant en triphasé que le Linky ou Enphase envoy s metered.
Bonjour André,
je n’ai pas compris la méthode pour mettre à jour par wifi, je suis actuellement sur la version 3.04 U*I, quand je vais sur outils/port dans IDE je tombe sur le port COM1 qui est celui par lequel le programme à été televersé à l’origine mais pas de trace de ‘réseau port’ .
la bibliothéque Arduino ESP OTA est bien installée.
Cdlt
Bonjour,
C’est possible que ce soit un problème de pare-feu ou d’antivirus. Je dois désactiver l’antivirus pour voir l’esp32.
Cordialement
bonsoir,
et merçi
Votre ide Arduino scan le réseau à domicile pour trouver les machines accessibles par OTA. Cela peut prendre 1mn. Je ne me souviens plus du numéro de port utilisé. Il ne faut pas un antivirus qui ferme le scan du réseau.
ok, il a trouvé l’esp après qques temps.
merci
Cdlt
Bonjour André,
J’ai installé la version 5.10 qui fonctionne à merveille, du très bon boulot, encore bravo.
J’ai peut-être détecté un bug qui n’a aucune conséquence sur le fonctionnement :
suite à un reset sur la carte ESP32 (bouton EN) ou tout simplement une coupure d’alimentation du routeur, le nom de la sonde de température n’est pas sauvegardé et reviens à une valeur « Temp » suivi de 2 ou 3 caractères non conventionnels du genre petit losange noir avec un ? à l’intérieur.
Ne vous pressez pas pour résoudre ce petit inconvénient et profitez bien de votre séjour à l’étranger.
Cdlt et 73
Jean-Claude F6AAM
Il faut que je regarde. J’ai eu le même souci sur l’un de mes routeurs.
il semblerait que le pb est fonction de la longueur du nom donné dans le champs ou les 3 champs précédents (Nom du routeur …)
Pb de variables qui se chevauchent dans l’EEPROM ?
Bonne soirée
Bonjour André,
Merci pour toutes cette documentation offerte à tous.
Cela nous permet sans grande connaissance électronique de concevoir nous-même notre petit routeur 🙂
Je me lance dans la conception de ce routeur je viens de commander le matériel nécessaire et ai déjà préparer le programme Arduino.
En attendant je travaille sur le schéma de connections électrique car j’ai une carte ACI sur mon ballon.
J’ai créé un post sur le forum photovoltaïque concernant les branchements électriques que je comptais mettre en place.
Si vous aviez le temps de confirmer les schémas se serai très apprécié 🙂
Le lien :
https://forum-photovoltaique.fr/viewtopic.php?f=110&t=67337&p=729626#p729626
Encore merci pour tout ce travail mis a disposition de la communauté
Cordialement et 73
Patrick – F4AME
Je vois que vous maîtrisez bien le sujet. Dans tous les schémas, je ne vois pas lequel exactementvous voulez appliquez, mais cela devrait fonctionner.
André
Merci de m’avoir accordé un peu de votre temps et d’avoir confirmé que cela devrait fonctionner 🙂
Je vais appliquer ce schéma : http://www.image-heberg.fr/files/17003112811792755154.jpg
Je pense que pour mon installation c’est le plus approprié et le système « routeur » peut être « bypassé » facilement si besoin.
Je vous tiendrais informé de la progression du projet
Cordialement
Patrick – F4AME
OK, ce schéma semble correcte.
André
Bonjour André,
J’étais sur la V 3.04 UxI et je viens de migrer sur la V 5.1 et j’utilise MQTT avec Jeedom et j’ai constaté qu’il n’y a plus les infos de la Puissance Apparente Soutiré et injecté(VA) dans MQTT, je l’utilise dans un scenario dans Jeedom .
Pourrait tu me dire ce qu’il faut que j’ajoute et à quelle ligne et si c’est bien sur la page d’accueil.
Merci
73
Je ne comprends pas ce que vous faites avec les puissances apparentes. Ce n’est pas ce que vous payez. C’est même trompeur parce qu’en phase de régulation,elles sont élevées et n’arrêtent pas d’osciller entre des valeurs positives et négatives.
Vous pouvez les calculer en prenant la puissance active divisée par le Power factor que vous trouvez dans le message MQTT.
Cdlt
Merci André , c’est ce que j’avais fait dans virtuel en attendant votre réponse et du coup avec la V5.1 j’ai un vrai sapin de noël concernant les deux leds qui se trouve dans mon tableau électrique dans le couloir donc j’ai remis la v3.04 et aussi la V3 pour l’afficheur, mais j’aurais bien aimé que ça affiche que l’heure sans la date comme dans le V5 de l’afficheur, est-ce possible ? si oui ,ou faire la manip
Et encore merci pour le bon boulot que vous faite
Cdlt Dominique
Je ne comprends pas bien votre remarque. Vous parlez de l’afficheur distant? L’heure sans la date, je ne comprends pas.
André
Bonjour André, oui, l’afficheur distant dans la V5 sur la page d’accueil en haut on voit que l’heure et dans la V3 il y a la date et l’heure
voilà ce que m’affiche la V 3
https://www.image-heberg.fr/files/17004762651100248945.jpg
et j’aimerais enlever la date si c’est possible
Je suppose que vous eçtes en UxI comme capteur.
Dans ce cas après Heure = MainData[1]; à la ligne 134, vour rajouter:
Heure = Heure.substring(10);
pour enlever les 10 premiers caractères.
Bonjour,
bravo pour votre travail !
j’ai réalisé le routeur V_3_03_UxI qui fonctionne très bien et je souhaite passer au V_5_10_RMS.
J’utilise les sorties relais SSD sur le V_3_03 en GPIO 04 et 08. Sur la V_5_10 j’ai remarqué que les sorties sont passées en GPIO 06 et 07.
Pourquoi les avoir déplacées ? il me semble que les GPIO 04 et 08 ne sont utilisés. Est-il possible de modifier les sorties et si oui c’est dans quel module du programme ?
Merci !
Vous pouvez utilisez n’importe quel GPIO pour des sorties vers les SSR. C’est dans la commande On ou Off que vous passez le numéro du GPIO. Néanmoins certains peuvent causer des soucis. Voir le bon article sur le sujet ici : https://www.upesy.fr/blogs/tutorials/esp32-pinout-reference-gpio-pins-ultimate-guide
Autant pour moi ! merci
Bonjour André
j’ai une erreur à la compilation coté ESP après avoir bien maj les librairies manquantes , voilà le message …
« c:\Users\gbous\OneDrive\Documents\Arduino\libraries\RemoteDebug\src\utility\WebSockets.cpp:42:10: fatal error: hwcrypto/sha.h: No such file or directory
#include
^~~~~~~~~~~~~~~~
compilation terminated. exit status 1 Compilation error: exit status 1 »
Une idée d’oùu cela peut venir ? Je confirme que pour l’instant je n’ai pas encore cablé le routeur . n’yant pas tous les composants, je me familiarise avec arduino et Esp que j’avais délaissé depuis pas mla de temps .. ;-
Gilles
C’est écrit au chapitre Bugs Soft
Après recherche sur le site, info trouvée en bas de cette page …,
https://f1atb.fr/index.php/fr/2022/12/03/realisez-un-routeur-solaire-pour-gerer-la-surproduction/
désolé pour le dérangement
Bonsoir André,
j’ai un souci sur une carte de routeur qui fonctionnait normalement et qui depuis hier ne se connecte plus au wifi, dans le moniteur de l’IDE il me signale :
-Can not connect to WiFi station. Go into AP mode.
Access Point Mode. IP address: 192.168.4.1
Source : UxI
Température : -125.00°C
Connection Failed! #0
Niveau Signal WIFI:0
WIFIbug:1
– wifi bug ; 1.
Cela vous est-il déja arrivé ?, le module ESP est-il en cause.
Cdlt
Il n’arrive plus à se connecter au WIFI de la maison et fait comme lors de la première mise en route.
Allez vérifier,avec votre smartphone, que le Wifi de la maison arrive bien là ou se trouve l’ESP. Recommencez la procédure d’initialisation à l’adresse 192.168.4.1 en vous connectant au WIFI généré par l’ESP.
Avez vous changez de Wifi dans la maison. Le signal du Wifi maison est il mieux que -80dBm?
Cdlt
Effectivement il avait perdu le wifi, je n’ai rien changé, le signal est a -30 db, en fait le bug est arrivé pendant que j’essayais de rentrer des commandes pour un relais annexe, je vais réessayer la manip pour voir.
merci encore pour vos précieux conseils !
Cdlt
Un nouveau Gradateur / Triac incluant un grand refroidisseur et un ventilateur est disponible chez Robotdyn / Aliexpress. Le détail du montage est donné ici : https://f1atb.fr/index.php/fr/2023/09/28/triac-gradateur-pour-routeur-photovoltaique/
Bonjour André,
J’ai un onduleur hybride avec batteries et CACSI.
Les tests de routage que j’ai fait cet été montraient que le routeur ne faisait pas de différence entre PV et batteries, les batteries se vident donc pour alimenter le chauffe eau.
J’ai avancé un peu dans mon projet et j’arrive à remonter les infos de l’onduleur dans Home Assistant.
Que pensez-vous de ce scénario pour résoudre ma problématique :
– Home Assitant détecte que les batteries sont à 100%
– Home Assistant configure l’onduleur pour exporter le surplus (Seul l’excédent PV pourra être exporté et donc routé)
– Quand le chauffe eau a atteint sa consigne, Home assistant détecte un export et rétablit la configuration de l’onduleur pour ne pas exporter
La modification de configuration de l’onduleur fait que c’est ce dernier qui n’exportera que l’excédent PV qui sera donc routé.
Merci
Joel
Oui cela me semble jouable.
Cdlt
Merci, je ferai un feedback quand ce sera opérationnel
Cdlt,
Bonjour,
et bravo et merci pour cette belle intégration.
J’ai fait l’intégration du matériel montage UxI2, JSY-MK-194T + gradateur 24A modifié avec triac BTA40-800B + radiateur et ESP32-WROOM-32.
J’ai compilé et téléchargé le programme Version V5.10_RMS dans l’ESP32 sans problème, connexion wifi ok. Cependant je rencontre un pb, quand je plug l’ESP32 sur le support adapteur donc relié au système, j’ai l’erreur en boucle
rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
18:24:22.096 -> flash read err, 988
18:24:22.096 -> ets_main.c 384
Après investigation, il semble que la carte reboot, trop de courant sur le 3.3V du aux 2 autres cartes.
Avez vous déjà rencontré ce problème?
Comment régler ce pb?
merci
Si votre alimentation 5V est un peu faible (pas assez de courant), la tension tombe un peu et le système reboot sans arrêt. Cela arrive souvent si vous alimenté via l’USB en sortie de votre PC qui limite à 500mA.
Cdlt
