Routeur photovoltaïque – Modes de régulation
Routeur Multi Source
Version V8.07_RMS
Principe de régulation du routeur photovoltaïque
Avec les panneaux solaires, dans une installation en autoconsommation, il est fréquent d’avoir de la surproduction d’énergie dont on ne sait que faire et qui est envoyée sur le réseau public. Une solution pour ne pas gaspiller cet excédent est de l’envoyer à un chauffe-eau électrique, un chauffage, une pompe de piscine…
Par exemple, si vous avez une production photovoltaïque de 2500 W et 1300 W consommés dans la maison, il vous reste 1200 W de disponible pour un chauffe-eau. Le routeur permet de fournir les 1200 W au chauffe-eau et pas plus bien que normalement, il absorbe 2400 W. Le routeur agit comme une vanne régulatrice du débit. Il s’assure que zéro watt sont soutirés ou injectés avec le réseau public.
Modes de régulation

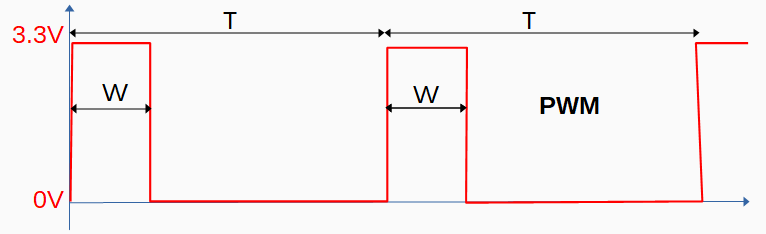

Le routeur propose 3 types de régulation pour transférer, à la charge, la puissance disponible. Cela consiste à laisser passer durant un pourcentage du temps le signal du secteur. Les courbes ci-dessous représentent uniquement la tension ou le courant en sortie du routeur vers la charge. En entrée de maison, la tension est sinusoïdale et le courant, la somme de tous les courants consommés, sinusoïdaux ou non.
Tension ou courant côté charge résistive (chauffe-eau, radiateur …)
La « Découpe de Sinus », est une méthode employée par exemple sur des gradateurs de lumière. L’ESP32 donne l’ordre au Triac de conduire quelques ms après le passage à zéro de la tension. Le Triac s’arrête de conduire au prochain passage par zéro, 20 ms plus tard. Cela permet d’ajuster finement et rapidement la puissance moyenne transmise . On lui reproche la génération de parasites sur la ligne d’alimentation de la charge. Voir le simulateur et la vidéo plus bas.
Cela n’est réalisable qu’avec un Triac et non un relais SSR.

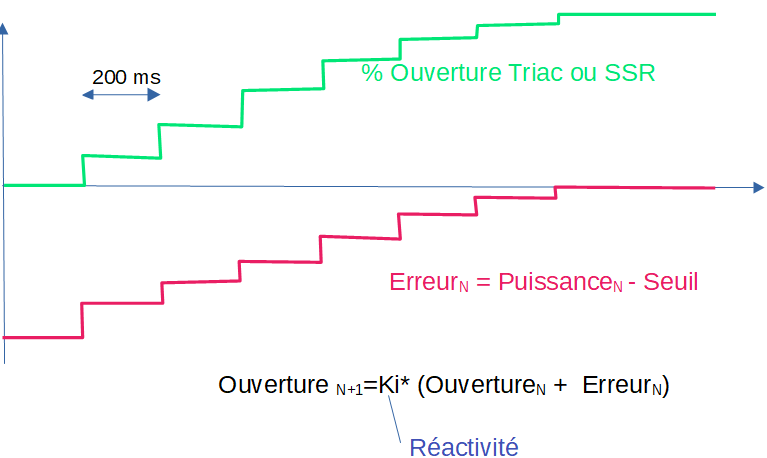

Le mode « Multi-Sinus » consiste à envoyer des séries courtes de 1/2 sinusoïdes complètes du secteur. On évite ainsi les montées brutales de la tension et du courant. Cela s’apparente à un clignotement rapide. Les trames sont espacées de 200 à 300ms en général suivant le pourcentage d’ouverture souhaitée. La réactivité de régulation est plus faible en raison du temps de cycle et de mesure.
Cela est réalisable avec un Triac ou un relais SSR.
Le mode « Train de Sinus » consiste à envoyer toutes les secondes le nombre de 1/2 sinusoïdes correspondant à l’ouverture souhaitée. En réalité, on répète cela toutes les 990 ms et non 1000 ms afin de démarrer chaque nouvelle trame sur un signe opposé pour ne pas avoir de composante continue de la tension sur le long terme. La réactivité de régulation est lente en raison du temps de cycle (1s) et le filtrage/moyennage des mesures de puissance.
Cela est réalisable avec un Triac ou un relais SSR.

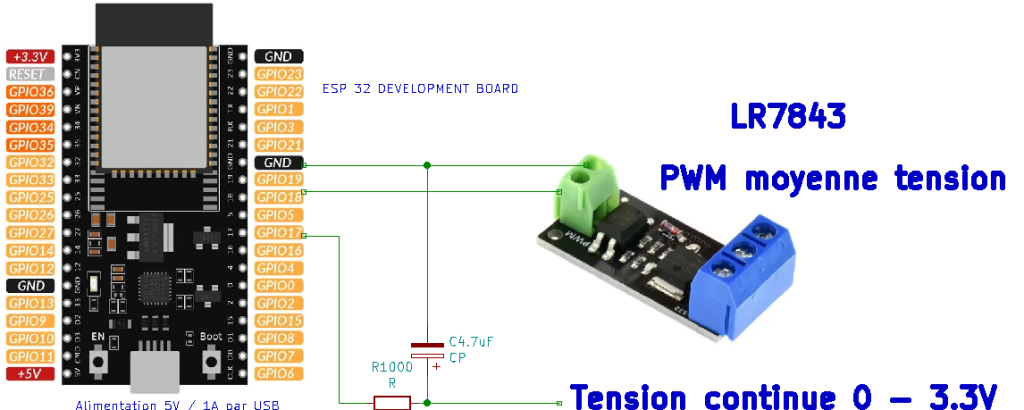

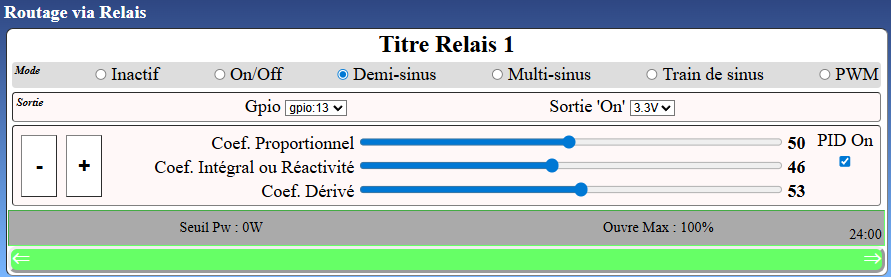

Sur un même ESP32 ou un groupe d’ESP32, on peut choisir le mode que l’on souhaite pour le Triac et les relais. Ils ont des fonctionnements indépendants.
Calcul de la Puissance Active
Rappelons la convention de signe. On consomme en entrée de maison quand U la tension et I le courant sont de même signe. On injecte de la puissance vers ENEDIS lorsque U et I sont de signe opposé.
En entrée de maison, la mesure de puissance ne se fait pas sur une période de 20 ms mais sur un temps beaucoup plus long pour moyenner et prendre en compte toute variation. Comme le précise Wikipedia, le Linky fait sa mesure de la puissance sur une durée de 1s. Il doit faire la moyenne sur probablement 10000 produits UxI pour bien échantillonner la forme d’onde de la tension U et surtout du courant I. Cette moyenne sur 10000 échantillons inclus des périodes de consommation (courant en phase avec la tension) et des périodes d’injection (courant en opposition de phase avec la tension). Il en résulte une moyenne qui peut être nulle si le routeur a bien fait son travail en mode découpe de sinus, multi-sinus ou train de sinus. L’alternance consommation / injection se passe en moins d’une seconde.
Le Linky fait la moyenne arithmétique et ne vous compte pas cela séparément en Wh consommé et Wh injecté. Vous pouvez constater sur le compteur, en période de régulation par le routeur, les Wh que vous payez ou perdez ne tournent pratiquement pas.
Sur certaines configurations, exemple UxIx2 et train de Sinus, vous aurez parfois un affichage simultané de Watt injectés et de Watt consommés. Cela vient du capteur de puissance qui mesure sur moins d’une seconde et sort des résultats séparés. Comme derrière, on lisse et moyenne, on a ce phénomène pas gênant, car on prend la différence Consommé – Injecté pour piloter le routeur.
Mode Synchrone ou Asynchrone au secteur
En présence d’un Gradateur/Triac qui fournit un signal Zc (Zéro Crossing de la tension) sur le GPIO23, le fonctionnement de l’ESP32 est parfaitement synchrone avec le secteur. Ainsi, on peut caler les instants d’ouverture et de fermeture dans le temps par rapport à la sinusoïde de la tension secteur. Dans le cas du triphasé, pour une charge monophasée, il faut que le relais soit sur la même phase que le Triac.
En l’absence de Triac, n’ayant pas de signal Zc, on utilise l’horloge interne de l’ESP32 pour générer une impulsion de synchronisation toutes les 10 ms, mais elle est asynchrone par rapport au secteur. L’ouverture et la fermeture des relais ne se fait pas nécessairement au bon moment, le passage par zéro de la tension. Cela peut amener légèrement plus d’échauffement des relais.
Avec les relais, on peut les commander également en On/Off classique suivant l’état de la consommation /injection en entrée de maison en définissant un seuil pour passer à On et un seuil pour passer à Off. Cela est utile pour les moteurs par exemple que l’on ne peut pas commander avec une tension variable.
Simulateur de Signal et Spectre
Ci-dessous un simulateur du signal envoyé au chauffe-eau ou chauffage suivant le mode de régulation et le pourcentage d’ouverture. Comme ces charges sont résistives, il représente aussi bien la tension que le courant en aval du routeur (U=R*I).
Une Transformée de Fourier donne la représentation spectrale de ce même signal. En mode « Découpe de Sinus », le spectre est composé de raies spectrales, multiples impaires du 50 Hz du secteur. En « Multi-Sinus » ou « Train de Sinus », l’énergie parasite générée se concentre plus dans les basses fréquences. Ce qui en limite le rayonnement.
Choisissez le mode et déplacez le curseur d’ouverture
Vidéo comparative des courants d’alimentation
Quelques objets classiques chez soi, et leur courant d’alimentation loin d’être sinusoïdal pour éviter la génération de parasites. On y retrouve beaucoup de similarités avec le routeur en mode « Découpe de Sinus » comme avec l’aspirateur de 2000W.
Exemple de Régulation en mode Train de Sinus

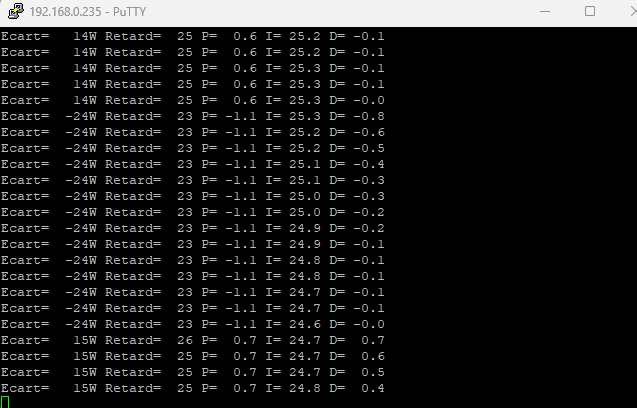

En mode « Train de Sinus » ou le cycle d’alimentation fait près d’une seconde, la mesure de puissance peut être faussée suivant l’instant de mesure dans le cycle de la seconde. Le logiciel de régulation doit alors moyenner sur une longue période afin d’avoir une bonne estimation de l’échange de puissance consommée / injectée et un résultat similaire au Linky, juge de paix servant à la facturation.

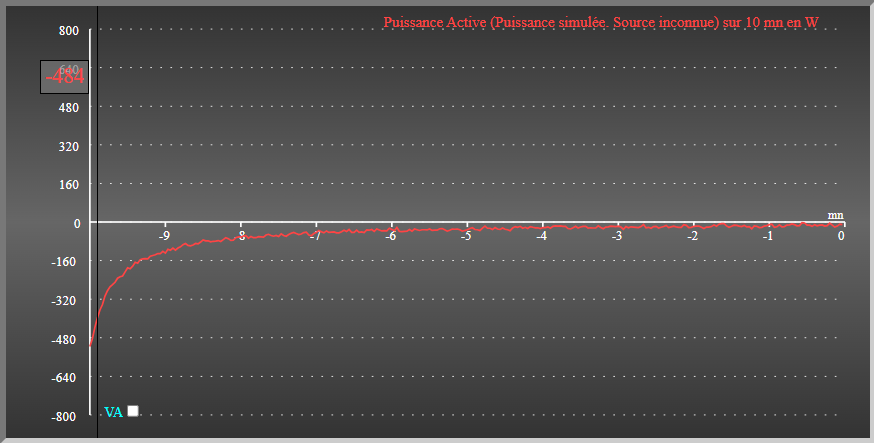

Régulation entre -6 et – 10mn faite par un système UxIx2 (JSY-MK-194T) alimentant un chauffe-eau en « Train de Sinus ». On remarque une mesure des Watt en rouge légèrement chahutée. Le JSY-MK-194T fait semble t’il sa mesure en moins d’une seconde, mais le logiciel du routeur moyenne légèrement pour ne pas introduire trop de retard.
En mode Multi-Sinus on est plus lisse.

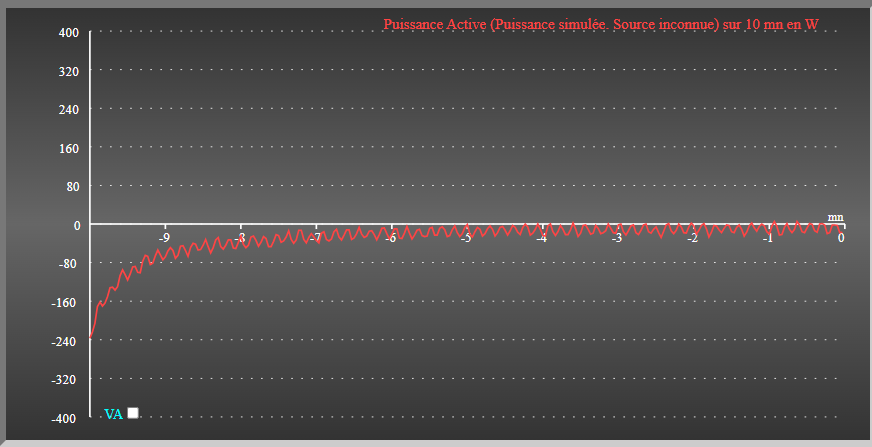

Même période à celle ci-dessus avec la mesure de puissance moins chahutée avec un capteur UxI .
Même période à la première ou la régulation est faite par un système UxIx2. Le Linky a une courbe rouge plate à zéro entre -6 et – 10mn. Cela traduit bien que les Wh (facturés par le Linky) n’ont pas tourné.
Attention le Linky ne fournit pas les Watt directement, mais uniquement les Wh en nombre entier. Il faut faire un saut de 1 Wh pour voir la courbe rouge évoluer. En dessous, on ne voit pas les décimales.
Exemple de régulation en mode Multi-Sinus
Ici nous avons un ESP32 avec une mesure de puissance de type UxIx2 qui alimente un chauffe-eau avec la surproduction. Depuis 10mn, on fournit 600w environ au chauffe-eau. Énergie transférée = 600W * 10*60/3600 = 100 Wh
Durant la même période, le Linky qui sert à l’établissement de la facture est monté de 1 Wh. La régulation n’est jamais parfaite. Dans la maison, il y a des appareils dont la consommation varie et le routeur doit compenser.
Le bilan économique est ici très bon. 100Wh-1Wh = 99Wh = 0.025€ d’économiser en 10mn. Nous sommes en Février…
Sécurité
En travaillant sur ce projet en 230V, vous acceptez d’assumer la responsabilité de votre propre sécurité et de prendre toutes les précautions nécessaires pour éviter les accidents électriques.
Responsabilité

Articles sur le photovoltaïque
- Capteur SmartGateways / Siconia pour routeur photovoltaïque
- Routeur photovoltaïque – Modes de régulation
- Routeur photovoltaïque – Affichage et paramétrage
- Routeur photovoltaïque – Réalisation matérielle
- Réalisation d’un Routeur photovoltaïque Multi-Sources Multi-Modes et Modulaire
- Routeur photovoltaïque – Réalisation logicielle
- Capteur Shelly Em™ pour routeur photovoltaïque
- Exemples Montage Routeur Photovoltaïque F1ATB
- Capteur Enphase – Envoy-S Metered™ pour routeur photovoltaïque
- Routeur photovoltaïque simple à réaliser
- Capteur UxIx2 ou UxIx3 pour routeur photovoltaïque
- Triacs gradateurs pour routeur photovoltaïque
- Capteur Linky pour routeur photovoltaïque
- Capteur UxI pour routeur photovoltaïque
- Programmation de l’ESP32 – Application au routeur Photovoltaïque
- Chauffer votre piscine avec l’excédent d’énergie Photovoltaïque
- U x I : Routeur Solaire pour gérer la surproduction photovoltaïque (DIY)
- Panneaux Photovoltaïques Intégrés Au Bâti (IAB) d’un abri voiture
- Réalisez un Routeur Solaire avec un Linky (DIY)
- Câblage de panneaux Photovoltaïques à des Micro-Onduleurs en Autoconsommation (DIY)
- Démarches Administratives pour le Photovoltaïque
- Affichage à distance consommation ou surproduction électrique
- Réalisez un Routeur Solaire pour gérer la surproduction
- Câblage de panneaux Photovoltaïques à un onduleur en Autoconsommation (DIY)
- Panneaux Photovoltaïques Intégrés Au Bâti (IAB)
- Routeur Solaire. Mesure de Puissance avec un ESP32
Impressionnant !
Autant sur les différents modes de réalisation que les rendus graphiques sur les harmoniques, ou encore les tests avec différents appareils.
Maintenant, je vais devoir intégrer tout ça à ma version avec sortie triphasée…
Merci.
Bonjour André,
Impressionnant en effet. Je ne comprends pas tout cependant. Avez-vous une recommandation pour le choix de la régulation ? J’ai 2 ESP32 séparé : un coté Linky avec le triac, l’autre coté ballon avec le SSR. Faut-il choisir la même régulation des 2 cotés ?
Merci par avance.
Philippe
Avec le Triac , vous avez 3 modes disponibles. Avec le SSR, 2 modes. Vous n’êtes pas obligé de choisir le même. Chacun se différencie également par le temps de réponse.
Merci et bravo !
Bonsoir,
Désolé mais je ne trouve pas où télécharger la V8.
Merci de m’aider svp.
https://f1atb.fr/fr/routeur-photovoltaique-realisation-logicielle/
Merciiii.
Bonjour,
La version 7 me convient et fonctionne .Faut il passer sur la version 8 ?
Vous pouvez garder la V7.
Cdlt
Bonjour !
Incroyable ce site internet…
une véritable bible, j’apprend à chaque fois que je bifurque d’une page à une autre…
– J’ai vue que le systeme est modulable avec plusieurs Esp32, la communication par wifi d’un module à l’autre est assez rapide pour pouvoir réguler parfaitement le surplus ?
– concernant la régulation, est-elle aussi performante d’une façon à l’autre ? Sinon il paraît logique d’utiliser celle qui génère le moins de parasite possible…
Merci encore 1000 fois pour votre travail 🙏🏻
La communication WIFI est assez rapide pour réguler.
Avec le Train de Sinus, cela met un peu plus de temps, mais ce n’est pas grave. Chacun peut essayer et avoir son opinion.
Cdlt
Il y a une différence entre les différents mode de régulation au niveau de la consommation finale et donc de ce qui est facturé par le fournisseur d’électricité ?
Ou peut importe le mode choisi, seul le surplus sera envoyé et il n’y aura pas de consommation sur le réseau ?
Pas de différence entre les modes. Peut être qu’avec le train de sinus qui mettra plus de temps à réagir, il y aura une différence minime.
cdlt
Bonjour,
Bravo et merci pour tout ce travail !
Je compte me lancer dans cet équipement.
J’ai un installation de 8 PV , 3kw avec Metered S Envoy V. 7
Ballon Sauter 1800w régulation électronique.
Juste une petite précision concernant le système avec relais tout ou rien :
Si on ferme le relais avec une puissance « résiduelle’ solaire inférieure , le complément vient du réseau je suppose.
On doit donc à ce moment paramétrer le seuil de fermeture du relais.
Ais je bien compris ?
Je pense à ce montage pour éviter de modifier les connexions du ballon.
Encore merci.
Cordialement
Si j’ai bien compris, on envoie sur la résistance la puissance « Totale » qu’elle peut absorber (
Oui vous pouez mettre un relais en parallèle qui enverra la puissance totale. En partie photovoltaique, en partie réseau Enedis suivant le niveau du soleil.
cdlt
Bonjour André,
J’ai donc un ESP32 côté ballon (SSR) et un côté tableau (triac). En version 7, j’avais prévu une plage horaire en fin de nuit pour activer le relais si la température du ballon est inférieur à 55 deg (avec le triac ON bien sûr). Ainsi avoir le complément de chauffe pour les douches du matin.
En V8.0, ça ne marche plus: le relais ne passe plus sur ON. Y a t-il une modification de la programmation (lecture de la sonde par exemple) ? J’imagine que non mais ne vois pas ce que ça peut être sinon.
Cordialement
Je ne comprends pas. Je viens de faire l’essai pour m’en assurer. Avec le Triac comme avec un relais, le critère de température est bien pris en compte pour l’ouverture ou non.
Cdlt
Merci d’avoir vérifié.
Le relais ne s’active pas quelque soit l’option choisie pour la régulation du relais (ON/OFF, Multi-sinus…) si je suis en mode « vert », qu’une température mini soit indiquée ou pas (laissé à 0). Le relais fonctionne par contre en forçant la marche en mode « rouge »/ON.
Je constate des messages (c’est nouveau n’est-ce pas ?) dans la page « données brutes » de l’ESP coté ballon qui annoncent :
17/02/2024 09:44:06 : connection to client ESP_RMS failed : 192.168.68.114
17/02/2024 09:44:06 : connection to client ESP_RMS external failed (call from handleAjaxRMS)
17/02/2024 09:44:37 : connection to client ESP_RMS failed : 192.168.68.114
17/02/2024 09:45:37 : connection to client ESP_RMS failed : 192.168.68.114
Cet ESP reçoit pourtant bien des infos de l’ESP tableau puisque les graphes s’affichent ainsi que les données Linky.
Un lien avec mon problème ?
Je viens de comprendre : avec un relais, ne pas être en mode « vert » qui concerne le routage/triac, mais en mode « rouge » uniquement. Il me semble que dans la version précédente, j’étais en mode « vert » et que le mode « rouge » était du ON forcé uniquement. Je me trompe sans doute.
Reste ces erreurs qui apparaissent, sans impact sur le fonctionnement apparemment. Une idée ?
Si on utilise pas la température, il ne faut rien mettre et pas 0. Cela correspond à 0 degré.
Cdlt
Bonjour André,
J’ai mes deux ESP en version 7.03 si je fais la mise à jour en V 8.01 en OTA mes questions : Vais-je perdre tout mes paramètres WIFI, IP etc…? si oui le fait de récupérer la clé de la V7 et la coller dans la V8 me feront garder les paramètres ?
Cdlt
Bonjour Alain,
André précise quelque part que l’on perd les paramêtres en changeant de version (paramêtres Wifi, actions,…). Donc bien les noter avant de faire la mise à jour.
Cordialement.
Si vous changez de Version, valeure entière, les données précédentes sont écrasées et perdues. La mémoire est limitée, on a pas la souplesse d’une grosse machine.
Cdlt
Ok merci
Bonjour André.
Merci pour votre acharnement et votre super travail encore une fois et vous allez pouvoir fermer le clapet à certains de vos détracteurs maintenant ! Du coup je m’aperçois via votre simulateur qu’avec la version que j’ai actuellement sachant que le triac indique une ouverture qui se situe entre 30 et 40% , j’avais pas mal d’harmoniques et donc je devais générer pas mal de parasites.
Oui des parasites comme votre aspirateur, votre PC etc.. Les bonnes courbes de courant sinusoïdal, cela n’existe plus. Ceux qui ont la version UxI peuvent visualiser le courant à l’entrée de la maison, même sans routage, et s’apercevoir que ce n’est pas toujours jolie.
Cdlt
il me semble (à confirmer) qu’avec les nouveaux modes de régulation les résistances du cumulus chantent beaucoup moins.
Peut-être. Elles doivent plutôt faire un bruit de clignotement.
Cdlt
Avec les différentes lectures que j’ai fais concernant le routage, il me semble que la découpe de sinus n’est vraiment pas l’idéal en therme de pollution. En revanche quelle méthode choisir de préférence ? Le multi sinus ou le train de sinus ? N’étant pas spécialiste, pas évident de faire le choix entre l’un et l’autre surtout si le résultat » est le même «
J’aurai une préférence pour le Multi-Sinus qui doit être légèrement mieux pour la régulation.
Cdlt
Bonjour André,
Bravo pour cette évolution pour éviter l’utilisation du triac. En ce qui me concerne, je suis toujours en version UXI avec triac sur chauffe eau de 1600W il était de 2400 mais (la troisième résistance de 800W est HS); ça fonctionne très bien. Je ne sais pas évaluer si cette version triac génère beaucoup plus de perturbations EMC (la commutation d’un triac est moins rapide que les MOS) que les autres consommateurs de la maison qui sont par contre certifiés CE (toutes les alim à découpage, les variateurs de puissance de l’aspirateur, machine à laver, pompe de piscine…), mais c’est sans doute moins perturbateur d’utiliser le mode multi-sinus.
En ce qui concerne la synchronisation, en version UXI, on pourrait l’obtenir en détectant les passages à zéro par le transfo de 6V si ça apporte un plus…
Je crois que je vais conserver mon triac (en voyant les courbes U et I, ce n’est pas si pire que ça, le rayonnement reste à basse fréquence)
Et encore bravo pour ce superbe boulot !
Bonjour André,
Je pense qu’il y a un problème avec la version 8.01, en effet il ne reconnaît pas mon triac sur la deuxième carte Esp32 qui est configuré pour l’acquisition de des données en ESP32.
Cela fonctionne pourtant bien dans la version 7.03.
S’il voit le Triac en version 7 vous devez avoir :
Nombre d’interruptions en 15ms du Gradateur (signal Zc) : Filtrés/Brutes : 1/1 ou 1/2 ou 2/2 ou 2/3
Si vous avez 0, l’ESP32 ne reçoit pas les interruptions en provenance du Triac (signal Zc). C’est ce que dit clairement la version 8.
André
Super cela fonctionne, un fil de debranché et ça ne pardonne pas en V8.
J’ai fait un don hier pour ce super travail, ça vaux le bien.
Christophe
Bonjour André,
On est d’accord que avec cette nouvelle version, on peut choisir le montage que l’on utilise… UxI, sonde ampérimétrique, linky … etc …
La version 8 ne change rien pour les entrées. On peut choisir UxI, Linky etc…
Cdlt
bonjour
je suis passé de 4.00 a 8.01 , u*i*2 , dans le tableau des conso soutirée et injecté , j ai des valeur dans toutes les parties, pas tout le temps , en regulation , de l injecté et soutiré en meme temps puissance apparente et active , normal ? en4 .00 c etait soi l un ou l autre , pareil chez vous ?
merci
Lorsque vous êtes en Multi-Sinus ou Train de Sinus la durée de la séquence consommation/ injection est plus longue que la durée d’intégration du capteur de puissance. Ainsi il voit des consos et des injections.
Mais le Linky qui intègre sur une longue période voit Zéro. Regardez les Wh.
Cdlt
Je ne traite pas les Tuya pour l’instant.
Cdlt
Bonjour
Je n’ai pas compris ce commentaire de jmh : Bravo pour cette évolution pour éviter l’utilisation du triac.
En quoi la v8 évite l’utilisation du triac.? Est ce du au fait que le multi sinus fonctionne sur un relais ssr et donc qu’on peut utiliser le relais ssr à la place du triac pour réguler la puissance qui va au chauffe eau ?
J’ai une autre question qui n’a pas de rapport direct. Mais j’ai l’impression que la résistance du chauffe eau si elle fonctionne à 50% nécessite plus de 2h pour avoir l’équivalent d’1h à 100%. Je demande ça car j’ai 2 chauffe-eau et il semble préférable de laisser le premier au max ( donc toute la puissance routable ) et quand la température est atteinte mettre en marche le second . Plutôt que de laisser les 2 en marche et repartir la puissance Routable Qu’en pensez vous
Et merci encore pour votre travail
Oui avec la V8 on peut réguler la puissance avec un SSR comme avec le Triac en mode Multi-Sinus ou Train de Sinus.
Pour la durée de chauffe, ce n’est jamais linéaire. Il y a la résistance qui peut varier avec la température. Il y a les déperditions de température pendant que vous chauffez etc…
Cdlt
je suis en decoupe sinus ? esp32 externe ? peut trop lent ? probleme wifi 74/78dB ?
c etait un peu bizarre davoir l affichage de 2 puissances en meme temps
vous avez raison le systeme a lair de fonctionner linky/Wh
normal alors ?
bonjour
je suis passé de 4.00 a 8.01 , u*i*2 , dans le tableau des conso soutirée et injecté , j ai des valeur dans toutes les parties, pas tout le temps , en regulation , de l injecté et soutiré en meme temps puissance apparente et active , normal ? en4 .00 c etait soi l un ou l autre , pareil chez vous ?
merci
Bonjour André,
vous indiquez « Dans le cas du triphasé, il faut que les relais soient sur la même phase que le Triac. »
si on met un gradateur sur gpio23 pour avoir le vrai Zc et 3 relais pour chaque phase d’un cumulus tri, comment la phase peut-elle être commune ?
on peut piloter 3 phases arrivant au ballon ?
La phrase c’est pour les ballons monophasés montés sur un réseau triphasé.
Avec 3 relais et la version8 on fonctionne en asynchrone.
Cdlt
Merci ! Vous êtes Génial !
Bonjour, quand est il comme différence entre ma version V7.03 et V8.01 en utilisant les données de chez Enphase.
Est il intéressant de passer a la dernière version sachant que je ne régule que mon CE avec un triac ?
Vous pouvez garder la V7.
André
Ok merci pour la réponse. Mais que conseillez vous du coup pour le chauffe-eau. Un triac avec multi sinus ou un relais en multi sinus ?? Merci
C’est presque pareil. Le Triac vous permet d’être synchrone du secteur. C’est mieux pour les pertes et les parasites.
Cdlt
bonjour,
je suis en version 6.01 bilan des tests des 3 modes
-découpe sinus le CE bourdonne un peu plus que sans routeur
-multi-sinus CE silencieux mais la lampe de mon bureau scintille (les fils sont dans le mur pas loin du routeur)
-train de sinus le CE émet un bruit toute les secondes, j’ai peu de casser les résistances
j’attends que d’autres personnes testent
bonjour,
je suis en version 8.01 bilan des tests des 3 modes
-découpe sinus le CE bourdonne un peu plus que sans routeur
-multi-sinus CE silencieux mais la lampe de mon bureau scintille (les fils sont dans le mur pas loin du routeur)
-train de sinus le CE émet un bruit toute les secondes, j’ai peu de casser les résistances
j’attends que d’autres personnes testent
Privilegiez le Multi-Sinus si pas de bruit de clignotement au niveau de CE.
Bonsoir André, il y à quelques jours je vous faisais remonter un problème concernant le routeur en V8 avec un problème de connexion à la passerelle enphase.
J’ai finalement trouvé la solution à mon problème.
Enphase revient à la charge, ils veulent vraiment faire la guerre au scrapping de leurs données ( nos données accessoirement…). Après nous avoir ajouté un token de connexion, maintenant nous pouvons nous retrouver à avoir ce genre de message lors de la connexion à https://enlighten.enphaseenergy.com/ :
» {« message »: »Too many active sessions.. »} »
Je comprends donc que tant que mon token est actif, j’arriverai à récupérer les données, et au moment où il sera plus actif, je pourrais m’asseoir dessus. Compliqué le système américain…
bonsoir Mmk, je suis avec enphase également et rencontre le même phénomène que vous. Avez vous eu un retour de leurs part? Merci
Bonjour, j’ai pas mal de chargeur de téléphone pour l’alimentation de l’esp32, j’aimerais s’avoir si j’utilise un chargeur 5V mais 2 ampères par exemple cela ne poseras pas de problème ? cordialement
Non cela est OK, 5V 2A
Bonjour,
Du coup si on le choix quel est la meilleure solution pour piloter une résistance chauffante de 1600w, le triac robotdyn 40a ou un relais SSR en faisant abstraction du prix car le premier est un peu plus cher je pense. Sachant que j’utilise le mode multi sinus.
Merci
Prenez un relais SSR. Par rapport au Triac, il sera asynchrone, mais ce n’est pas très pénalisant.
Cdlt
Bonjour, je viens de voir que 2 jeunes français fabrique un système pour récupérer directeur en plug & play, les informations du linky, il serait bien de voir la compatibilité avec votre projet, cordialement. https://www.youtube.com/watch?v=aTECCjSJYOs
Bonjour André, encore merci pour le partage de votre travail et félicitation pour le rendu et le résultat. J’ai une question concernant les messages mqtt vers home assistant.
Je pense avoir compris comment ajouter des messages (auto-découverte et envoi mqtt) dans le « MQTT.INO », mais je ne comprend pas comment vous récupérez et affichez les données du linky (EASF01—EASF06, SMASN, SMASN-1 etc…) dans le « pageHtmlBrute.h »
Je voudrais pouvoir envoyer à homeassistant via mqtt ces données…. Je ne comprends pas comment faire, j’ai remarqué « L.push([‘EASF01′,’Energie active soutirée Fournisseur,index 01′,true,’Wh’,0]); » mais quand je cherche « EASF01 » dans tout le reste du code je ne le retrouve pas….
Mes connaissances en programation sont faibles, peut-etre pourriez vous me mettre sur la voie avec un exemple ? Dans l’attente de votre réponse, cordialement
Christophe
Bonjour André
depuis le mois d’octobre, je fonctionne avec la version 3.1 qui me donne entièrement satisfaction . je déleste sur une seule résistance de 1 kW de mon ballon triphasé , ce qui est suffisant pour recharger par une journée ensoleillée . par contre j’aimerais mettre en fonction des équipements gérés par google home quand je produit trop. Mon idée était de modifier un détecteur d’ouverture de porte wifi (8€) pour le raccorder a un gpio et faire une routine dans google home . Il y a t’il plus simple pour piloter des appareils sans cette astuce.
Je vous remercie par avance.
cordialement
Dominique
Bonjour
c’est vraiment top
j’ai quand meme 2 questions ,
le branchement en paralelle sur un circuit jour/nuit ne pose t’il pa de risque de courcircuit dans les modes autres que decoupage sinus ? en cas de commande inopinée du contacteur ?
si je ne veux pas du tout consommer sur edf pour la commande d’un chauffe eau , comment faut il reglerle seuil ?
je n’ai pas bien compris les explication
il est noté pour une charge de 3000 w choisir 10/20/30 ( une valeur faible)
sachant que mon chauffe eau a uneresistance de 1000w
merci
La mise en parallèle ne pose aucun problème quel que soit le mode choisi.
Pour le seuil, on met en général 0 pour 0watt.
Par contre on ajuste la réactivité. Lorsque la consommation dans la maison varie, le routeur doit réagir en plus ou en moins pour rester autour de 0w.
En général pour une charge de 1000W, on met une réactivité entre 10 et 20. Trop élevé, la courbe rouge oscille fortement. Trop faible, la courbe rouge met du temps à retourner à 0 après une variation de consommation.
merci pour ta reponse ultra rapide et précise.
je vais tester à 15 et j ‘ajusterais
et donc aucun risque de cours circuit quel que soit la regulation choisie c’est bien cela ?
laquelle recommande tu ?
AUCUN risque. Choississez deécoupe sinus ou multi-sinus
donc aucun probleme de court circuit en branchement parallele quelque soit le mode de regulation
quel mode est le plus conseillé?
merci
Bonjour André, si on est en mode multi-sinus ou train de sinus et que l’on monte des SSR synchrones, on s’affranchit du problème du passage par zéro puisque c’est l’électronique interne du relais qui gère. Est ce que j’ai vrai ?
Possible. Je n’en sais rien, je n’ai jamais testé.
Cdlt
Bonjour à tous,
Bravo et merci pour ce partage . Ce montage assez simple et très peu onéreux fonctionne super. Je ne comprends pas tout dans le langage de programmation mais le fil des discutions permet souvent de sortir d’une impasse.
Mais j’ ai un souci avec le planning des routages . Lors d’un routage vers un relais , on/off, le « on » a 0 cela fonctionne bien mais si cette donnée est supérieur (100 voir +) l’action passe a « on » de suite et non stop.
Qu’en pensez vous ,
Merci
Je ne comprends pas bien votre question. Regardez ici :
https://f1atb.fr/fr/routeur-photovoltaique-affichage-et-parametrage/
Cdlt
Bonsoir André, Bonsoir à tous ,
J’ai enfin réussi à mettre en service mon deuxième routeur sur mon deuxième chauffe eau cela s’équilibre pas mal avec des paramètres voisins sur chaque routeur.
Je suis resté en mode multisinus ( j’entends très peu vibrer les résistances des chauffe eau).
Je souhaiterais maintenant pouvoir évaluer à la louche la quantité d’énergie recue par chaque chauffe eau pour lancer un temps de chauffe complémentaire la nuit si besoin à partir d’une tache HA.
Avez vous une formule magique à partir du temps d’ouverture des triacs pour faire ce calcul ?
Je précise que j’ai les remontées mmqtt vers HA configurées.
Merci pour vos réponses.
Cdlt
Nigg
Je corrige mon message ci-dessus, je suis resté en decoupage sinus.
Nigg
Voir ici une version qui permet d’évaluer l’énergie routée, et faire un complément en KWh en période ON.
Seul la première voie (mono ou tri) est affichée sur la page d’accueil. Pour les autres voies, il faut activer l’affichage de debug à distance.
https://forum-photovoltaique.fr/viewtopic.php?p=761179#p761567
Bonjour André
Petit retour d’expérience pour piloter a moindre frais, un relais Sonoff Wifi par une sortie GPIO . J’ai acheté 2 produits eweLink pour moins de 13€ , un sonoff 16A et un capteur d’ouverture de porte EW2 wifi. j’ai remplacé le capteur magnétique a effet Hall, par le fil sortie du Gpio et j’alimente le détecteur en 3,3v disponible sur le ESP32.
Cela fonctionne très bien malgré 1 retard inférieur a 1 mn. il suffit de rajouter 2 conditions SI a l’ouverture ou fermeture du contact dans la page eweLink et je vois également le résultat dans mon Google Home.
Cdlt
Dominique
bonjour
jai 2 routeur UxI résistance de 1500watts + esp32 externe résistance 2000 watts
ca fonctionne très bien avec le UxI mais des que je mets l ESP32 externe actif jai de grosse variation de courant
ci joint une vidéo celui de gauche je voudrais qu’il fonctionne a 100% quand suffisamment de production et celui de droite prendre le restant
https://www.youtube.com/shorts/MvcwFej5n3k
Je ne comprends pas bien ces sauts. Mettez une réctivité en dessous de 10 pour voir.
Cdlt
Bonjour André,
Je ne suis pas expert en moteurs/pompes, mais je me pose la question sur le fonctionnement en multi-sinus ou trains de sinus piloté par SSR pour une pompe de piscine… Que va dire le condensateur ?.
Par ailleurs mon routeur UXI fonctionne toujours parfaitement en version 6.01, pilotage ECS par triac, pompe piscine et radiateur 1000W., consommation jour (8h/18h30 actuellement) quasi nulle avec 3KW d’onduleur SofarSolar et 3400Wc de panneaux.
Encore bravo pour ce projet qui évolue sans cesse
JMH
La pompe de piscine, il faut la faire marcher en tout ou rien. Pas de sinus. Le moteur risque de ne pas aimer.
Cdlt
Bonjour à tous,
j’aurais une petite question, j’ai la puissance en PV suffisante pour alimenter deux ballons, j’ai déjà un modèle UI avec Triac qui alimente le 1er ballon, puis qd il est chaud, le second.
Là je voudrais les faire chauffer en parallèle : puis je sans devoir fabriquer un second routeur, avoir un ballon sur le triac et le second ballon piloté par un SSR, SSR connecté sur le même ESP32 ?
J’espère avoir été clair 🙂
Merci !
Oui tout à fait, vous pouvez brancher un ballon sur le Triac et un ballon sur le SSR avec le même ESP32.
Cdlt
D’accord, donc si je comprends bien avec le Triac sur le GPIO22 et le SSR sur le GPIO17, et je garderai le même asservissement sur ces deux éléments en simultané en fonction de la puissance injectée sur le réseau ?
C’est bien cela ?
Oui avec le Triac et le SSR vous pouvez piloter simultanément les 2 ballons ou même favorisant l’un par rapport à l’autre en décalant les seuils.
Cdlt
Parfait merci je vais essayer cela au plus vite.
Bien cordialement
Bonjour André,
voila j’ai câblé mon SSR sur le GPIO17 cela fonctionne nickel, par contre je n’arrive pas à comprendre comment configurer les seuils afin de prioriser le ballon raccordé au triac, je m’explique (exemples avec deux ballons aux résistances identiques de 1700w) :
– exemple 1 : surproduction PV = 1200w, Ballon sur triac -> 1200w, ballon sur SSR -> 0W
– exemple 2 : surproduction PV = 2000w, Ballon sur triac (ouvert à 100% du coup) -> 1700w, ballon sur SSR -> 500W
Comment puis je configurer cela s’il vous plait ?
Merci de votre retour.
vous mettez un seuil à 0 pour le prioritaire et un seuil à -50 pour le second. Quand le premier sera à 100%, le second prendra la suite avec une légère perte de 50W. Vous pouvez essayer -20.
Cdlt
Donc si je comprends bien je ne peux pas envoyer le surplus dans le SSR comme dans l’exemple n°2 ?
Je suis obligé d’attendre que le ballon 1 soit chaud pour que le SSR prenne le relais ?
Cdlt
Petite coquille dans mon exemple n°2 :
je voulais dire :
– exemple 2 : surproduction PV = 2000w, Ballon sur triac (ouvert à 100% du coup) -> 1700w, ballon sur SSR -> 300W
bonjour André,
le routeur est monté, n’ayant pas encore de panneaux je teste avec une consigne a 1000w
Decoupe de sinus et multi-sinus fonctionnent parfaitement (le triac ouvre a 46% et la courbe de puissance est très stable) par contre train de sinus donne une courbe de puissance qui oscille énormément, je ne sais pas si c’est le capteur uxlx2 qui n’intègre pas sur la bonne période ?
Merci pour votre superbe boulot.
J’ai fait un prototype qui fonctionne. Par la suite j’ai changé le TRIAC par un BTA40-800B (j’ai un chauffe eau de 2Kw). J’ai donc soudé les 3 fils sur le Triac et de l’autre coté, souder le G sur la carte Robodyn sur l’emplacement d’origine. Pour les 2 autres fils A1 et A2 je les ai connecté directement sur la partie ‘Load’ et ‘L’ via les vises de la carte robodyne -> Est-ce correcte ?
Donc sur la carte robodyn à l’emplacement du TRIAC d’origine 1 seul trou (le G) est utilisés sur les 3. Le 2 autres (A1/A2) sont libre
Je ne peux pas uploader ma photo (je peux l’envoyer par mail) si besoin
Merci de votre retour
Bonne soirée et bon week-end
j’ai fait pareil ça fonctionne 🙂
attention je crois qu’il y a un sens pour A1 et A2
Merci Pierre, j’ai testé d’abord en branchant une ampoule ! c’est connecté maintenant au chauffe-eau et cela fonctionne.
J’ai testé le gain de la boucle d’asservissement sur 5 (comme je l’avais sur le précédent TRIAC) j’ai un chauffe eau de 2kw. le « seuil Pw » à 0 et « Ouvre Max à 100% ». Je test le mode « Multi-sinus » qui semble être le bon compromis niveau génération de parasites.
Par contre concernant le « Nombre d’interruptions en 15ms du Gradateur (signal Zc) : Filtrés/Brutes : » j’avais auparavant des valeurs « 1/1 ou 1/2 ou 2/2 ou 2/3 ou 2/4 » avec l’ancien triac qui d’après mes lectures sont les valeurs corrects.
Et maintenant j’ai
Nombre d’interruptions à 4 j’ai du 1/1 ou 1/2 ou 1/3 ou 1/4 ou 2/2 ou 2/3 ou 2/4 ou 2/5 ou 2/6 ou 2/7
Nombre d’interruptions à 5 j’ai du 1/1 ou1/3 ou 1/4 ou 1/5 ou 2/2 ou 2/3 ou 2/4 ou 2/5 ou 2/6 ou 2/7 ou 2/10
Nombre d’interruptions à 6 j’ai du 1/1 ou 1/2 ou 1/3 ou 1/4 ou 1/6 ou 2/2 ou 2/3 ou 2/4 ou 2/5 ou 2/6 ou 2/7 ou 2/8
Nombre d’interruptions à 7 j’ai du 1/1 ou 1/2 ou 1/3 ou 1/4 ou 1/5 ou 2/2 ou 2/3 ou 2/5 ou 2/6 ou 2/7 ou 2/8 ou 2/9
Nombre d’interruptions à 8 j’ai du 1/1 ou 1/2 ou 1/3 ou 1/4 ou 2/2 ou ou 2/3 ou 2/4 ou 2/6 ou ou 2/7 ou 2/9
Nombre d’interruptions à 10 j’ai du 1/1 ou 1/2 ou 1/3 ou 1/4 ou 2/2 ou 2/3 ou 2/4 ou 2/5 ou 2/6 ou 2/7 ou 2/8
C’est une belle journée ensoleillé avec des passages de nuages. quand peut d’appareil sont allumés à la maison (produit plus que l’on consomme) la courbe de la puissance active est ‘propre’ (horizontal + triac à 100%) quand j’allume un radiateur électrique cela oscille et le triac met un peu de temps à se réactualiser
L’ESP32 compte le nombre d’interruptions sur une période de 15ms. Sachant que l’on a une interruption toutes les 10ms. Le résultat (1er chiffre) doit être de 1 ou 2. Mais l’ESP32 à un défaut de conception, après une interruption, il en voit d’autres. C’est le deuxième chiffre. Le logiciel rejette toute interruption qui vient moins de 2ms après la première.
Cdlt
Merci pour ces détails. Le rapport doit être un entier ou 10/15 (soit 2/3)
Donc il faut que j’ajuste le nombre d’interruptions pour tomber dans ces rapports et/ou avoir le 2 eme chiffre le plus petit possible.
Sur une durée de 15ms on ne peut avoir que 1 ou 2 interruptions espacées de 10ms (Signal Zc = Zero Crossing). C’est le premier chiffre.
Pour le deuxième chiffre, on ne peut rien faire. C’est l’ESP32 qui réagit plusieurs fois derrière l’impulsion de 10ms. Mais le logiciel les compte, mais n’en fait rien.
Cdlt
Nouvelle information pas top…
J’utilise un contacteur jour/nuit legrand via ma domotique en zigbee (en place depuis 1 à 2 ans)
https://www.legrand.fr/pro/catalogue/contacteur-connecte-drivia-with-netatmo-multifonction-silencieux-1p-20ax-230v-1-module
Et bizarrement depuis ma mise à jour matériel et logiciel du routeur, le chauffe eau n’a pas fonctionné cette nuit en automatique et ne fonctionne plus manuellement en marche forcé (le contacteur jout/nuit semble HS).
Le chauffe eau fonctionne toujours via le routeur solaire (je coupe les appareils de la maison, le surplus est bien consommé par le chauff-eau). Je vais devoir revoir les connexions du contacteur-jour/nuit et voir si celui-ci à grillé depuis mon changement vers le BTA40-800B + le mode « Multi-Sinus »…
bonjour andré,
aujourd’hui mes panneaux tous neufs ont produit 1.7kwh
j’ai réglé le routeur sur multisinus, 0W
je vois bien la régulation et la courbe de puissance qui oscille autour de 0W
Mais il semble que j’injecte tout de même sur le réseau, en tout cas sur la journée le routeur m’indique 680wh d’energie injectée (soit 1/3 du produit)
A votre avis c’est vraiment le cas ? ou bien c’est mon jsy333 qui lit mal la puissance avec la découpe ?
J’ai essayé de modifier la reactivité mais ça ne me semble pas changer grand chose
merci encore pour ce super outil !!!
pierre
Le JSY ne lisse pas autant que votre Linky. Probablement que vous avez moins d’injecté vu par le Linky.
Cdlt
n’y a t il pas un moyen de lisser les mesures du jsy pour avoir les mêmes donnée que le linky ?
Je lisse déjà un peu. On peut plus lisser, mais on perd en réactivité. C’est un compromis. Le Linky moyenne sur une seconde ou plus, le JSY fait apparemment une mesure sur un temps bien plus court. Si on tombe sur un pulse c’est une mesure maxi. Si on tombe sur un zéro c’est 0.
Cdlt
oui les données du jsy sont fantaisistes… (je suis en triphasé)
hier il m’a comptabilisé du consommé et de l’injecté a des periodes où sur mon relevé edf je n’ai aucune conso
l’essentiel est que le routeur fonctionne !
Bonjour André,
J’essaye d’optimiser mon routeur (UxI) avec Triac sur mon chauffe-eau qui fonctionne correctement lorsque je configure mon seuil pw à -25W. Mais je constate qu’en mettant mon seuil pw à 25w avec une surproduction de 800w j’obtiens une puissance active autour de 25w (ce qui est normal) mais une puissance apparente positive d’environs 815W également visible sur mon linky et donc une énergie active soutirée qui augmente. J’en déduit que dans tout les cas, si il ya des pics positifs de puissance apparente dans la régulation, on soutire? c’est en contradiction avec le dernier graphe de cette page…
Ne regardez pas la puissance apparente. C’est pas celle que vous payez. En régulation vous pouvez avoir autour de 0W la puissance active ,la courbe rouge et à 800VA la puissance apparente. C’est normal et expliqué sur le site.
Cdlt
Bonjour André,
petite interrogation concernant les modes de régulation.
j’ai actuellement deux routeur un via Shelly Em sur mon CE, seuil à 30W, ouverture max et réactivité à 12 et l’autre en mode esp connecté branché sur un radiateur est avec un seuil de -10W, ouverture max et réactivité à 9
tous les deux sont réglés en découpe sinus via triacs
Dans cette configuration , je constate que le routage sur une journée est optimal soit environ à 99% avec peu de parasites et une bonne priorisation.
Sans modifier les réglages, si je passe un des routeurs en multi sinus, je déclenche des oscillations immédiates en puissance apparente ( courbe bleue) et le réactivité du routage est nettement moins bonne . sur une journée mon routage passe à 88, 89 % en moyenne
j’ajoute qu’il n’y a rien d’autre qui fonctionne ni MAL, ni lave vaisselle…
Questions : Est ce normal ? si oui, comment doit on ajuster mieux les réglages dans pareil cas et si j’obtiens pas mieux , quel est l’intérêt de changer et passer en multi sinus ou train de sinus ( que je n’ai pas testé).
Je voulais voir si de mon coté je pouvais basculer en relais SRR et m’affranchir de triacs mais mes tests m’incitent plutôt à rester en découpe sur triacs …
Des avis, des retours ou conseils dans un pareil cas ?
je renouvelle encore mes remerciement pour vos travaux, votre écoute et tous nos échanges
Bien cordialement Gilles
Intéressant votre comparaison, mais il faut la faire en regardant le Linky qui intègre les puissances pendant plus d’une seconde. Par contre avec le Shelly quand vous êtes en multi sinus, il intègre probablement durant 400ms environ et suivant où tombe sa fenêtre de mesure dans la rafale de sinus, il va donner des résultats plus ou moins différents avec une moyenne en puissance exacte. Mais il aura intègré de l’énergie en conso ou injection.
Avec la découpe de sinus, il n’y a pas ce problème de mesure et vous voyez que les résultats sont très bons.
Les larges oscillations en VA, c’est normal en phase de régulation.
Pour le Linky, il faut regarder les Wh. On ne dispose pas des Watt.
Cdlt
André,
Merci pour votre réponse mais je ne comprends pas pourquoi évoquer le Linky
1 routeur est connecté à mon shelly Em, l’autre routeur connecté sur le premier routeur / ESP donc quelque part dépendant du premier routeur , non ?
Les larges oscillations en VA que j’ai constaté ne se calment pas sur plusieurs minutes et restent bien actives en mode multi sinus.
Le Linky, c’est lui qui va servir à votre facture. Le Shelly, c’est pour le routeur. Il a un comportement légèrement différent lorsque q’une salve de sinus arrive. Le plus important, c’est que le Linky ne tourne pas en Wh.
Cdlt
Bonjour André,
Je constate depuis deux ou trois jours et sans interventions ni changement de paramètres des écarts importants entre l’énergie soutirée affichée par le routeur et mon Shelly EM. Jusqu’à présent je n’avais qu’une petite centaine de watts/h d’écart entre les deux mais les valeurs de l’un et l’autre étaient cohérentes. Par exemple ce matin, le Shelly indiquait 2KWH et le routeur 205WH. Hier c’était d’autres valeurs mais autant d’écart. Pour mémoire, j’ai eu deux fois des indications farfelues de l’énergie active du jour (toujours affichée sur la courbe jaune) avec une fois ~50000 et ~16000 c’était juste après l’update de la V3.03 vers la V8.06.
L’affichage des valeurs en temps réels des Watts soutirés et injectés coïncident pourtant à 1 ou 2 Watt prés entre le Shelly et le routeur. On dirait un problème de totalisation ou de cumul avec le temps de fonctionnement du routeur ?
Avez-vous déjà eu ce genre de cas ?
Ma config: V8.06 découpe sinus avec triac.
ESP On depuis : 550h 45mn
Source des mesures : UxI
Niveau WiFi : -66 dBm
Point d’accès WiFi : ——————
Adresse MAC ESP32 : —————-
Réseau WiFi : ——————-
Adresse IP ESP32 : 192.168.0.209
Adresse passerelle : 192.168.0.254
Masque du réseau : 255.255.255.0
Charge coeur 0 (Lecture RMS) Min, Moy, Max : 1, 3, 25 ms
Charge coeur 1 (Calcul + Wifi) Min, Moy, Max : 0, 1, 303 ms
Espace mémoire EEPROM utilisé : 43 %
Nombre d’interruptions en 15ms du Gradateur (signal Zc) : Filtrés/Brutes : 1/2
Synchronisation 10ms au Secteur ou asynchrone horloge ESP32 Secteur
Messages
05/04/2024 22:43:12 : Réception de l’heure
06/04/2024 01:43:12 : Réception de l’heure
06/04/2024 04:43:12 : Réception de l’heure
06/04/2024 07:43:12 : Réception de l’heure
Je viens de vérifier à nouveau. La valeur de Energie Active du jour n’a pas changée depuis mon précédent message il y a une heure pourtant j’ai consommée et le Shelly indique 2,16KWH.ce qui est cohérent avec ma consommation depuis une heure. …Les Watts injectés fonctionnent correctement..
Energie Active du jour 205 1 Wh
Bien à vous.
Si le Wh est faible, c’est qu’il y a eu un reset de l’ESP32. Les valeurs ne sont pas stockées en ROM, le nombre d’écritures est limité sur un ESP32. Elles sont stockées en RAM et à chaque reset cela part de zéro. Le reset est probablement du à une coupure momentanée du Wifi.
Les valeurs aberrantes, normalement le bug a été corrigé.
Cdlt
Merci pour la réponse André. J’ai aussi pensé à un reset, mais l’ESP affiche « ESP On depuis : 550h 45mn »… Il me semble que cette info repart à zéro à chaque reset, Non ?
Le routeur fonctionne avec le Shelly comme source ou une autre source de mesure de puissance?
Cdlt
Le routeur et le Shelly sont au même endroit mais sont indépendants l’un de l’autre. Le routeur n’a que son transfo et ses résistances comme source (Version UxL depuis 1 an). Le Shelly transmet 2 informations à Home Assistant. Il me sert juste de référence pour la consommation (soutirée) en entrée de la propriété (je n’ai pas de Linky) et l’autre voie du Shelly mesure la production solaire.
Habituellement le routeur et le Shelly mesurent des valeurs à 2 ou 3 Watt prés ce qui fait un petit écart en fin de journée mais pas plus de 100 à 200WH. Ce matin encore, le Shelly à mesuré 1284WH depuis minuit et le routeur affiche 259WH à l’heure ou j’écris. Le compteur horaire de fonctionnement du routeur affiche ce matin 574h 23mn (donc pas de reset cette nuit à priori).
Le niveau du signal wifi est de -62 dBm.
Peut-être un lien avec la durée de fonctionnement du routeur (accumulation ou débordement d’une variable liée au bugg cité précédemment ?) . Je suis presque sûr qu’en faisant un reset ça va rentrer dans l’ordre mais je souhaitais investiguer et vous transmettre les infos avant.
Le bugg ne me gène pas plus que ça car j’utilise les données du routeur et du shelly juste pour confirmer que l’énergie reste bien chez moi et que je consomme la totalité.
Cdlt.
Oui pas impossible un débordement. Ce n’est pas le classique dû au décomptage du temps en ms qui déborde toutes les 49 jours. Vous êtes à 24 jours environ.
De mon côté, je ne vois pas un éventuel débordement car je n’arrête pas de développer le programme et d’essayer de nouvelles versions sur mes 4 routeurs en fonction.
Cdlt
Si d’autres utilisateurs ont constaté la même chose, il serait intéressant de connaître leur durée de fonctionnement de leur ESP histoire de procéder par élimination notamment de la durée. J’ai constaté aussi que la valeur Energie Active Totale affichait 122 964WH suite au bugg. Il se peut que ça déborde quelque part dans cette zone de calcul ? La durée n’étant pas la cause mais ne contribuant qu’a faire augmenter le total de cette valeur…Si le reset ne règle pas le problème, ça confirmerait cette théorie. Qu’en pensez-vous ?
Il est 19h:30 min et Juste pour info. Je viens de faire un reset car les valeurs étaient toujours incohérentes avec le shelly.
Après le reset :
Energie Active Totale soutirée est reparti à zero alors que la courbe jaune n’a pas changée.. Est-ce le fonctionnement normal ? En revanche, Energie Active Totale injectée a conservé ses valeurs… (j’avais fait une copie d’écran ce matin).
Bien à vous
Bizarre que l’Énergie Totale Soutirée soit =0 et l’Énergie Totale Injectée soit conservée. Les 2 sont stockées en ROM, toutes les 24h.
Cdlt
Bonjour André,
Ce matin le routeur affiche des valeurs cohérentes avec le Shelly. En revanche j’ai un pic supplémentaire de -120000 WH sur la courbe jaune. Je suppose que le second bug des écarts Shelly/routeur sont liées à ce bug du pic négatif. Ça expliquerait le possible débordement de cette valeur au bout d’un certain temps de cumul selon la grandeur du pic. Et ça pourrait aussi être cohérent avec la mise à zéro de l’Energie Total soutirée suite à un débordement de l’espace mémoire alloué pour la variable Énergie Totale soutirée ? D’ailleurs j’ai pensé que la valeur de l’Energie Totale Soutirée devrait être affichée et stockée en mémoire en KW/H plutôt qu’en WH. Ça donne de la marge. Qu’en pensez-vous ?
Bonsoir,
Après une première lecture, je me suis dis: « et pourquoi pas moi »…
Donc je me suis lancé.
J’y ai passé des heures et des heures mais je n’y arrive pas…
A mon sens, le montage est bon et le code aussi… après de multiples essais, j’ai fini par emprunter un oscilloscope pour vérifier les signaux.
Mon probleme : le signal sur la commande du Triac me parait bon mais la tension de sortie ne varie pas…. J’ai même acheté un second Triac en pensant que cela venait d’un défaut du Triac…. bilan: même comportement!
La seule différence à mon sens est que je pilote les IO d’un Raspberry et non d’un ESP.
J’ai pris une photo de mon oscillo… Je vous laisse mon adresse mail en espérant que vous accepterez de m’aider. Dès votre mail reçu, je vous envoie une photo de l’oscillo.
Merci à vous.
Loïck
Je ne comprends pas comment vous faites avec un Raspberry sachant qu’il faut piloter le Triac avec une précision de 100 micro secondes. Pas facile avec un OS classique.
Vous pouvez m’envoyer vos photo à f1atb@gmail.com
Cdlt
L’adresse mail semble ne pas fonctionner. Deux refus via mon adresse gmail
excusez moi f1atb.fr@gmail.com
Bonjour,
Je me pose une question :
Le gros du raisonnement se fait côté linky ou l’intégration sur une période longue de phases absorption et d’injection permet
d’atteindre un bilan égal à 0. À première vue le mode de régulation ne devrait pas avoir d’impact sur le fonctionnement de l’onduleur
et de ses MPPT, vous confirmez même dans le cas d’harmoniques élevées?
Autre question:
J’utilise déjà un ESP32 pour monitorer le fonctionnement de mes micro-onduleurs HM800 via OpenDTU, j’envisage d’intégrer votre
routeur sur la même plateforme mais cela a déjà du être fait ou démontré non faisable, avez-vous déjà adressé la question?
Je vous adresse tous mes compliments pour votre site très instructif,
Jean-Lou
Je pense que le mélange routeur+Open DTU sera difficile, voire impossible.
– 91% de la mémoire programme utilisé par le routeur
– aspect temps réel avec des interruptions à gérer toutes les 100 micro secondes et 10ms
Cdlt
Bonjour André,
merci infiniment pour cet excellent travail !
j’ai monté un système UxI et ça fonctionne vraiment très bien avec a version 8.07.
j’aimerais savoir s’il est possible d’ajouter une sonde de courant comptabiliser l’énergie envoyée au chauffe-eau.
Est-il possible d’adapter facilement le programme pour prendre en charge cette fonctionnalité : je ne voudrais pas avoir à passer à la version matérielle UxIx2.
Salutations,
Joseph
A ce jour, il n’est pas prévu de rajouter une sonde de courant pour mesurer la puissance transférée au chauffe-eau.
Cdlt
Merci pour votre réponse. dommage.
salutations,
Joseph
rectification : j’ai la version 8.06
